中國粉體網(wǎng)訊 正負極材料是鋰離子電池中的核心關(guān)鍵材料，其直接決定了鋰離子電池的能量密度下限，更是占鋰離子電池成本的60%~70%。因此加快正負極材料的研發(fā)和生產(chǎn)工藝改進，不僅有利于優(yōu)化鋰離子電池的綜合性能，還能夠改善鋰離子電池成本過高問題。
為進一步推動正負極材料的研究與技術(shù)進步，由中國粉體網(wǎng)旗下粉體公開課舉辦的“鋰電正負極材料技術(shù)創(chuàng)新網(wǎng)絡研討會”于4月13日9:00準時舉辦，來自西安交通大學的滑緯博研究員、蘭州理工大學的李世友教授、國儀量子（合肥）技術(shù)有限公司的應用工程師王華強先生、桂林理工大學的覃愛苗教授在此次研討會中分享了精彩的報告。
滑緯博研究員：層狀氧化物正極材料合成機理及失效分析

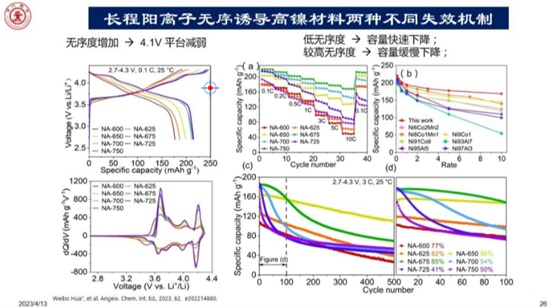

滑緯博研究員針對層狀氧化物正極材料中高鎳三元材料和富鋰錳基正極材料的合成反應機理、電化學反應機理、結(jié)構(gòu)調(diào)控及性能優(yōu)化三個方面進行了相關(guān)報告。

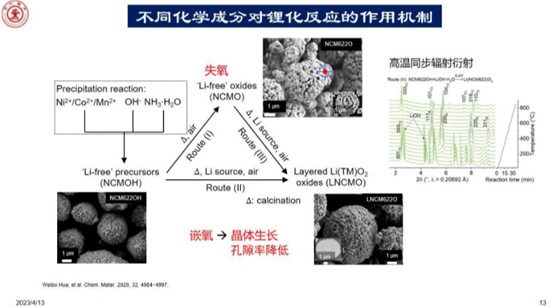

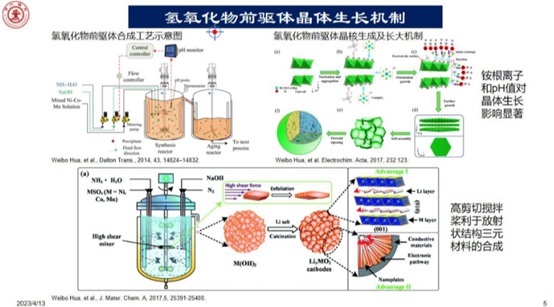

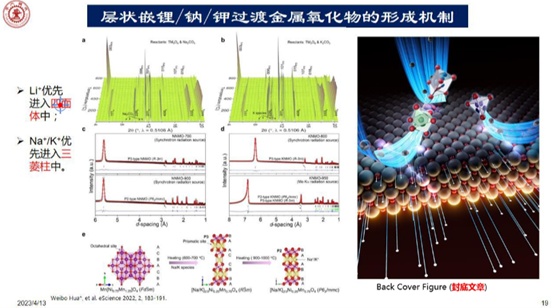

首先，滑緯博研究員從化工過程基本原理出發(fā)，結(jié)合原位/非原位先進技術(shù)，闡明了合成過程中鋰/氧嵌入機理、微觀結(jié)構(gòu)變化、反應動力學模型以及晶體生長機理。

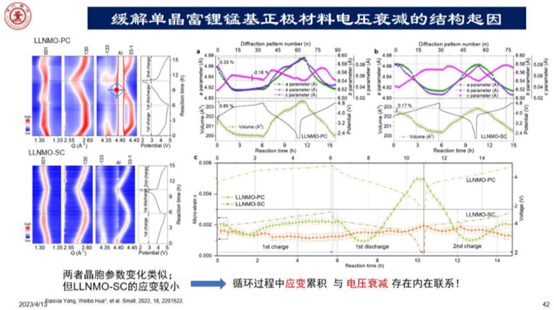

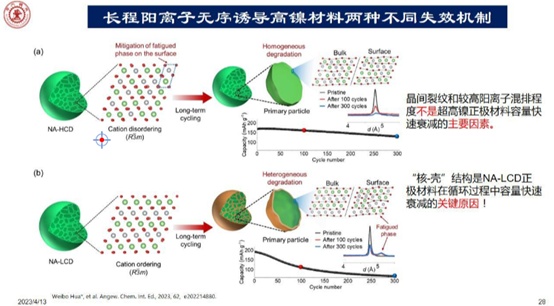

接著，對于富鋰錳基高容量但電壓衰減嚴重的問題，滑緯博研究員從相變熱力學、動力學角度出發(fā)，講述了其研究團隊在超長期（＞1年）的循環(huán)過程中所發(fā)現(xiàn)富鋰錳基材料的結(jié)構(gòu)演變機制，并從微觀層面揭示了無鈷富鋰材料電壓衰退過程與非穩(wěn)態(tài)合成反應的內(nèi)在聯(lián)系。
最后，滑緯博研究員介紹了鈉電正極材料通過顆粒納米化、均勻碳包覆、構(gòu)建三維電子傳導網(wǎng)絡及陰陽離子共摻雜的方法，改善鈉離子半徑大、擴散慢、能量密度低、低溫性能差的缺點。
李世友教授：高比能鋰/鈉離子電池正極材料研究
李世友教授結(jié)合其團隊十多年的研究經(jīng)驗，從研究背景出發(fā)，在高電壓正極材料及電解液體系開發(fā)、高鎳三元正極材料改性策略、富鋰錳基正極材料電壓衰退及溫度敏感性研究、層狀氧化物鈉電正極材料電化學摻雜改性策略四個方面進行了詳細報告。

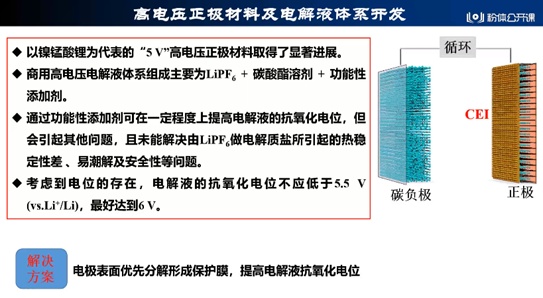

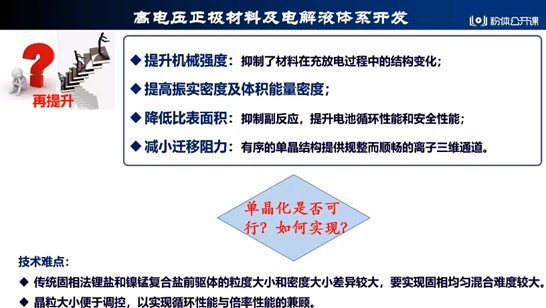

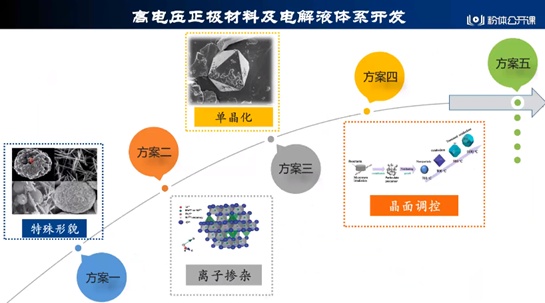

李世友教授介紹，正極材料的高能量密度主要取決于工作電壓及比容量，在提高正極材料電壓的同時，其適配問題便是電解液在高電壓下易氧化的問題，李教授從形貌控制、離子摻雜、單晶晶面調(diào)控等方面來構(gòu)建高電壓正極材料及電解液體系。

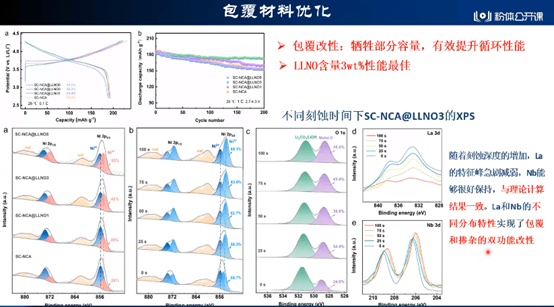

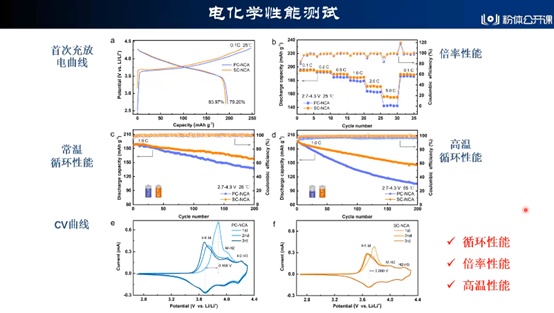

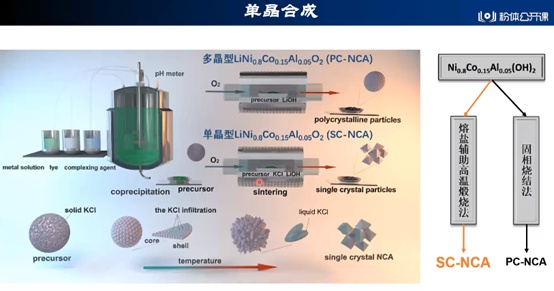

隨后，對于高鎳三元正極材料的改性策略，針對陽離子混排、界面副反應、晶格氧釋放、晶格畸變和微裂紋等問題，李世友教授提出通過熔鹽輔助高溫煅燒法以及固相燒結(jié)法并進行包覆改性的方法，并介紹了其性能優(yōu)勢。

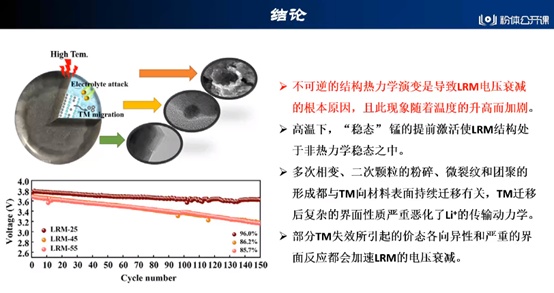

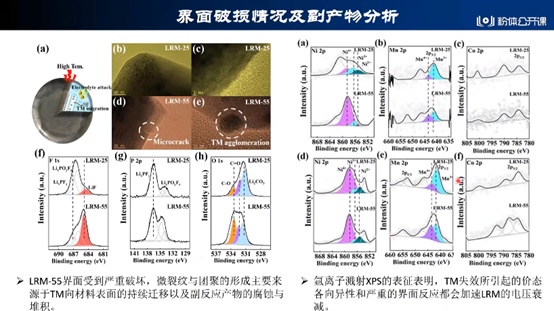

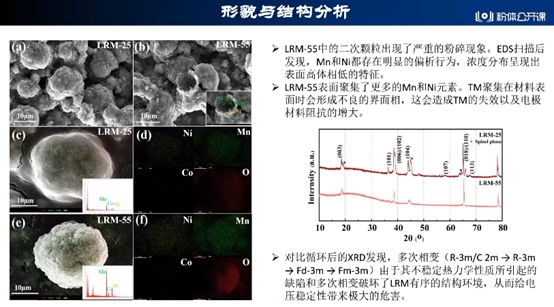

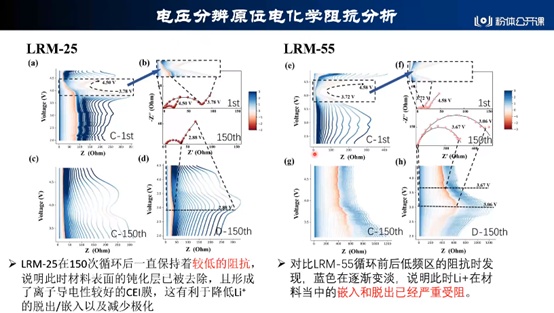

對于富鋰錳基正極材料電壓衰退及溫度敏感性的研究，李世友教授通過電壓分辨原位電化學阻抗分析、界面破損情況及副產(chǎn)物分析、結(jié)構(gòu)與形貌分析闡述了團隊的研究結(jié)論。

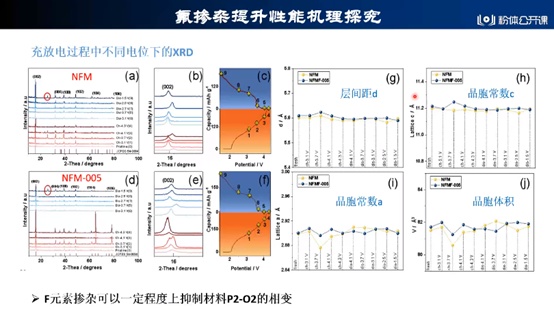

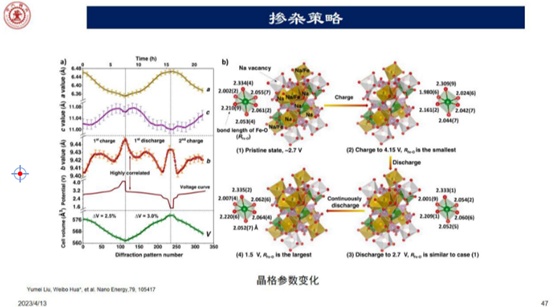

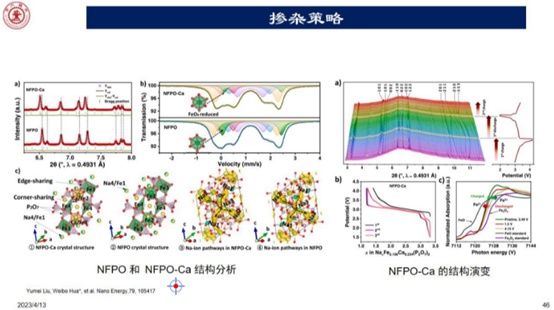

最后，李世友教授重點介紹了氟摻雜改性層狀氧化物鈉電正極材料的相關(guān)研究。
王華強工程師：國儀量子氣體吸附技術(shù)在鋰離子電池領(lǐng)域中的應用
國儀量子（合肥）技術(shù)有限公司是國內(nèi)著名高新技術(shù)企業(yè)，也是國內(nèi)氣體吸附儀行業(yè)極具影響力的集科研、生產(chǎn)、銷售為一體的儀器生產(chǎn)企業(yè)。在國內(nèi)率先推出，并集完全自動化、智能化、高精度、高穩(wěn)定性及高性價比于一體的BET比表面及孔徑分析儀、真密度/開閉孔率測定儀、高溫高壓氣體吸附儀等設備。

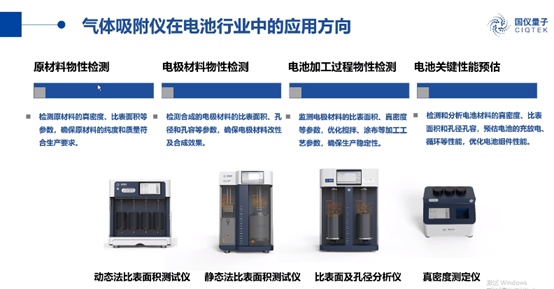

王華強工程師從國儀量子氣體吸附技術(shù)在電池行業(yè)表征中的應用、氣體吸附技術(shù)原理、國儀量子氣體吸附儀在電池行業(yè)表征應用案例三個方面進行了精彩報告。

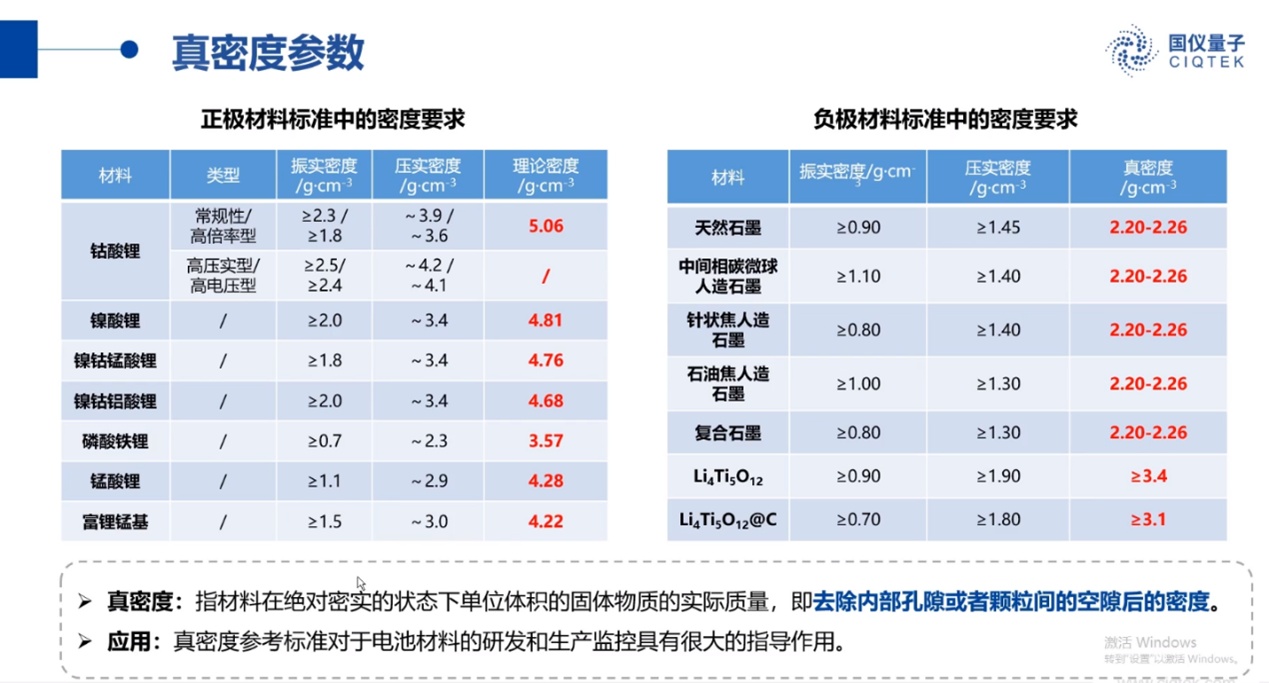

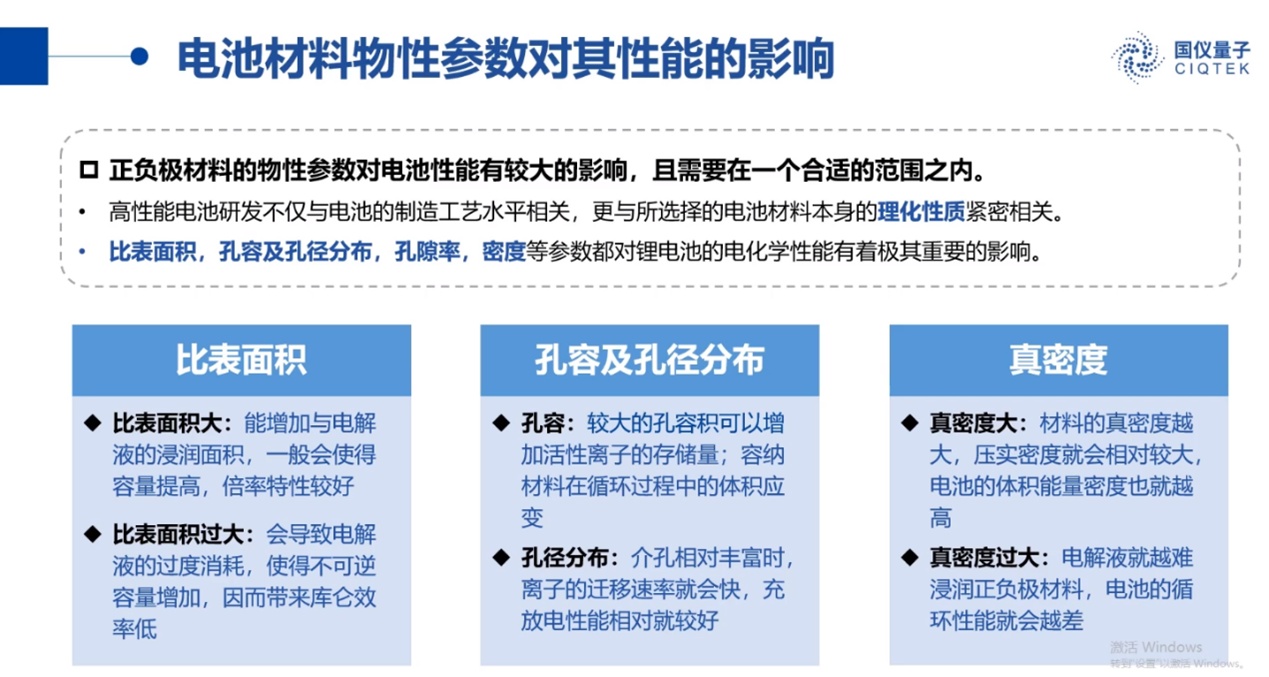

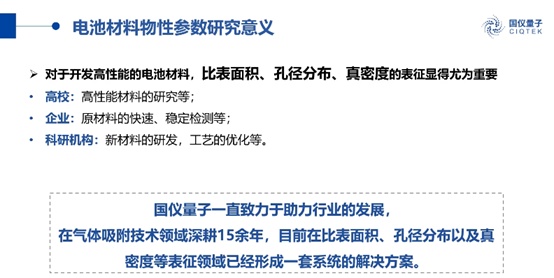

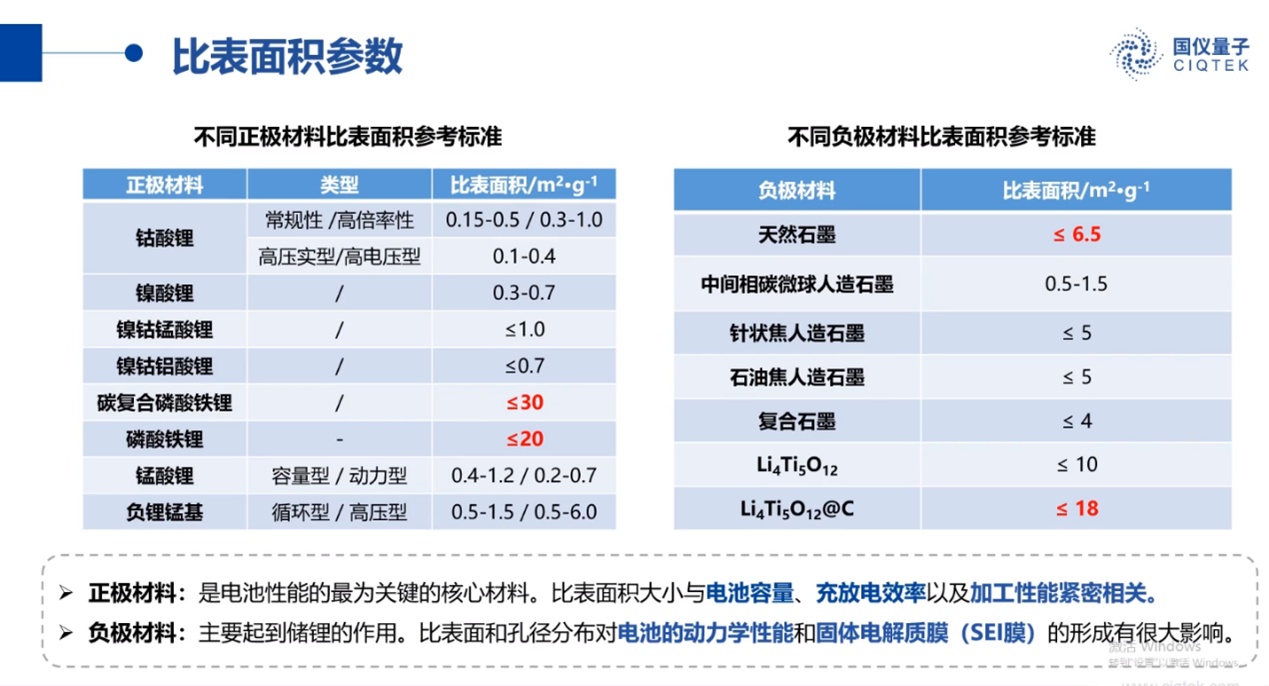

首先，王華強工程師從電池材料的物性參數(shù)對性能的影響及標準參數(shù)進行了介紹。

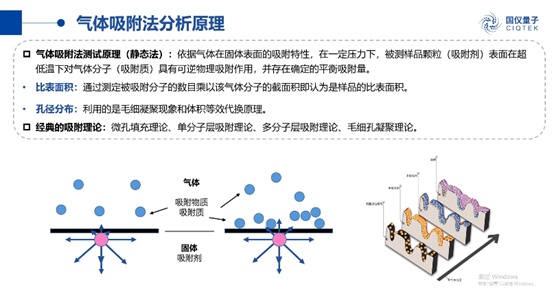

對于氣體吸附技術(shù)原理，王華強工程師也進行了詳細介紹。

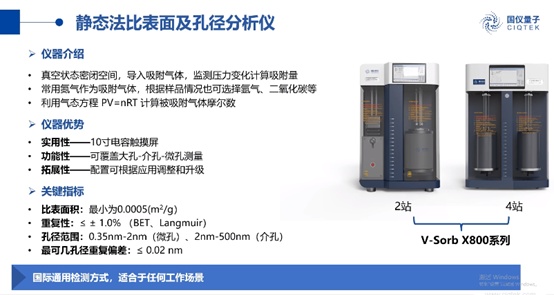

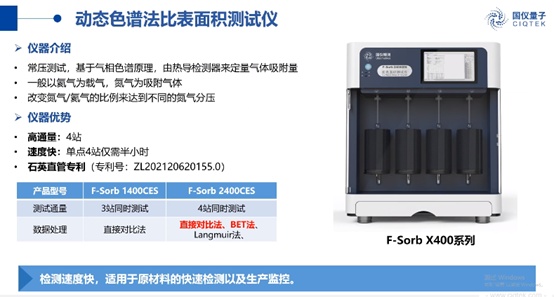

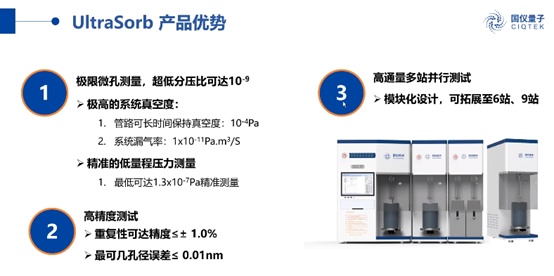

最后，王華強工程師對于國儀量子的氣體吸附儀器，并結(jié)合其實景應用案例進行了詳細介紹，包括針對企業(yè)端的動態(tài)色譜法比表面積測試儀、針對學術(shù)研究及企業(yè)研發(fā)的靜態(tài)法比表面積測試儀、TP系列高能型號的比表面及孔徑分析儀、真密度測試儀、高性能微孔分析儀。
覃愛苗教授：生物質(zhì)硬碳鋰/鈉離子電池負極材料研究
覃愛苗教授從當下鋰/鈉離子電池負極材料研究背景展開，詳細的介紹了生物質(zhì)硬碳負極材料，并從其團隊近年來的研究內(nèi)容展開，詳細講解了所研發(fā)的劍麻纖維/甘蔗渣基碳鋰離子電池負極材料和劍麻纖維基碳鈉離子電池負極材料，并對鋰/鈉離子電池負極材料做出展望。

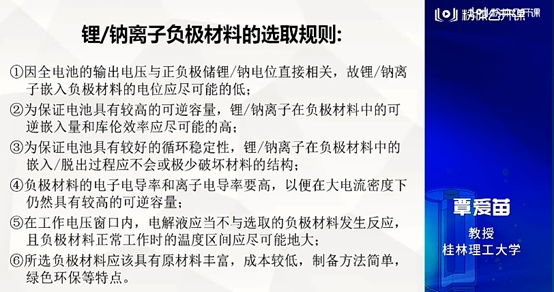

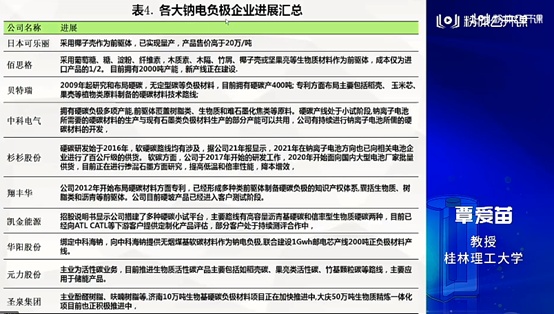

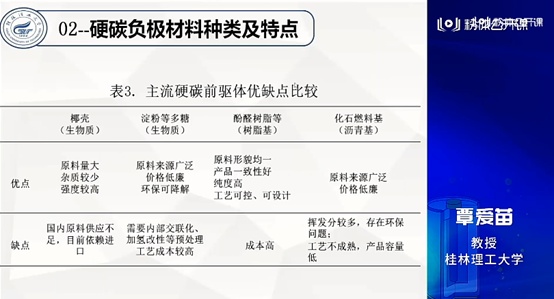

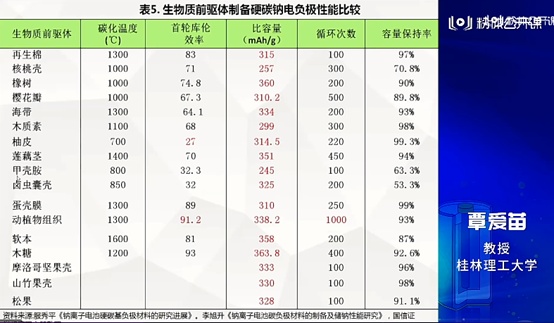

首先，覃愛苗教授從鋰/鈉離子電池負極材料的選取規(guī)則出發(fā)，對生物質(zhì)硬碳負極材料種類、特點及鈉電負極相關(guān)企業(yè)進行了概述，并對各種生物質(zhì)負極前驅(qū)體制備的硬碳負極進行了性能比較。

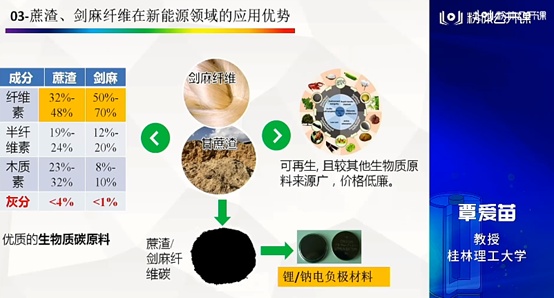

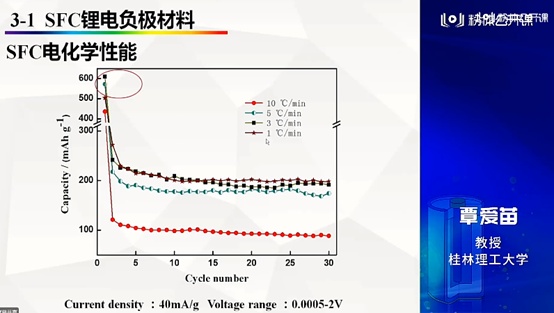

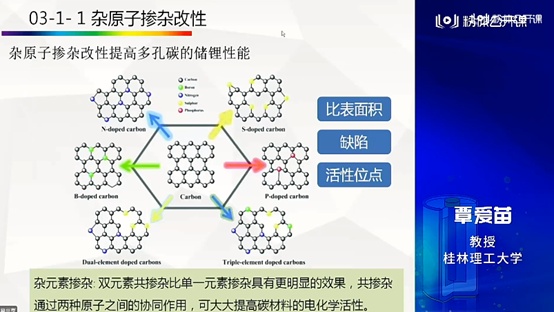

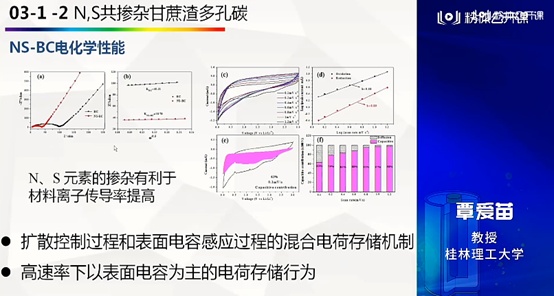

對于劍麻纖維/甘蔗渣基碳鋰離子電池負極材料的研究，覃愛苗教授從選取原因、性能及改性方法做出了詳細報告。

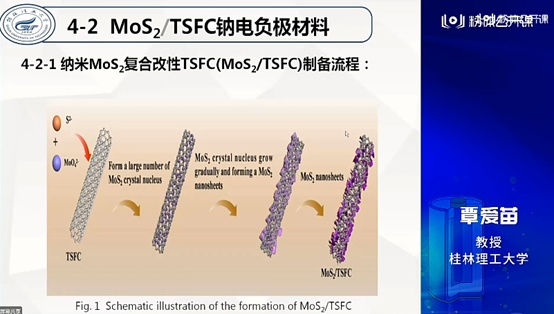

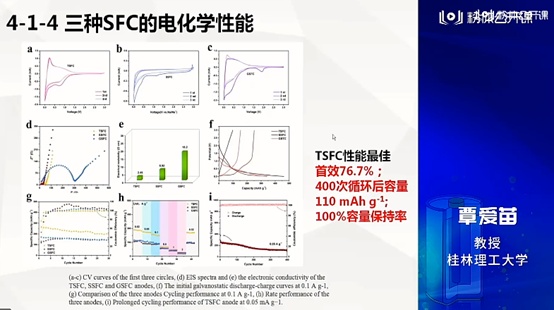

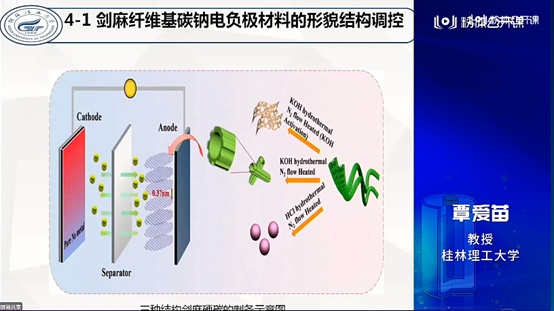

而對劍麻纖維基碳鈉離子電池負極材料，覃愛苗教授詳細講解了對其的形貌調(diào)控、性能表征及改性制備流程。

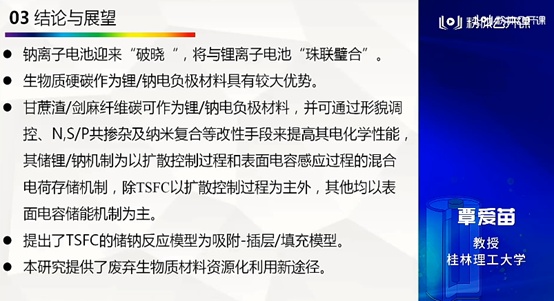

最后，覃愛苗教授也表達了自己對未來鈉離子電池和鋰離子電池發(fā)展及應用趨向“珠聯(lián)璧合”的展望。
（中國粉體網(wǎng)編輯整理/生魚）
注：圖片非商業(yè)用途，存在侵權(quán)告知刪除！
