中國粉體網訊 鋰離子電池具有高能量密度和長循環壽命，廣泛應用于便攜式電子產品和電動汽車。然而，鋰的成本高、儲量有限，因此需要開發替代儲能系統，比如鈉離子電池（SIB）。

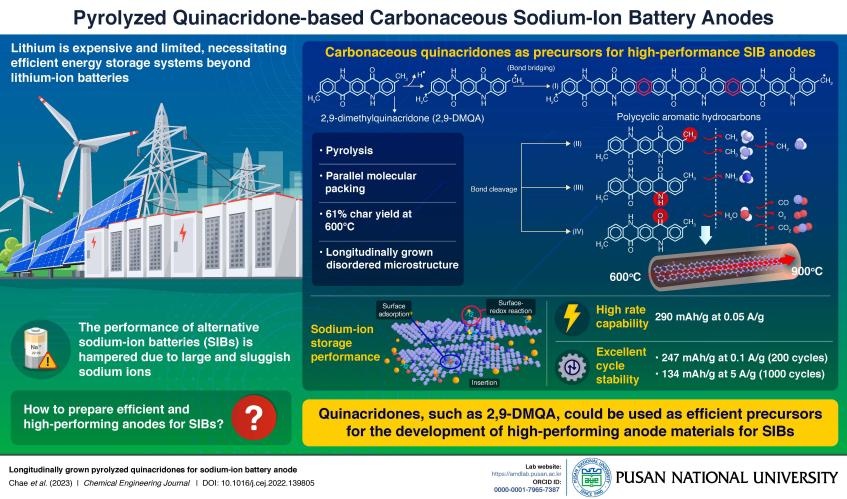

（圖片來源：釜山大學）
鈉具有與鋰相似的物理化學性質，而且能提供可持續性和成本效益。然而，鈉的離子較大，擴散動力學緩慢，難以適應商用碳負極中的碳微結構，因此SIB負極存在結構不穩定和存儲性能差的問題。使用摻雜雜原子的碳質材料，有望解決這些問題，但其制備過程復雜、昂貴和耗時。
據外媒報道，最近，由韓國釜山國立大學（Pusan National University）的Seung Geol Lee教授負責的團隊，使用喹吖啶酮（quinacridones）作為前體來制備碳質SIB負極。諸如喹吖啶酮的有機染料擁有不同的結構和功能團，從而產生不同的熱分解行為和微結構。當用作儲能材料的前體時，熱解的喹吖啶酮可以極大地改變二次電池的性能。因此，可以通過控制有機染料前體的結構來打造高效電池。
在這項研究中，研究人員重點關注2,9-二甲基喹吖啶酮（2,9-DMQA）。這種材料擁有平行分子填充結構，在600°C下熱解時，可從淡紅色變成黑色，殘炭率高達61%。研究人員接下來進行了全面的實驗分析，以描述潛在的熱解機制。
研究人員提出，甲基取代基在450°C時會分解產生自由基，從而形成多環芳烴。多環芳烴具有縱向生長微結構，這是由平行堆積方向上的鍵橋而產生的。此外，2,9-DMQA中的含氮和含氧官能團會釋放氣體，從而在微觀結構中形成無序區域。相反，熱解未取代喹吖啶酮形成高度聚集的結構。由此可以看出，形態發展受到前體晶體取向的極大影響。
此外，在600°C下熱解的2,9-DMQA，作為SIB負極表現出高倍率性能（在0.05 A/g時為290 mAh/g）和卓越的循環穩定性（在5 A/g時為134 mAh/g，持續1000個循環）。由于表面限制和層間距離增加，含氮和含氧基團可進一步提高電池存儲。
Lee教授表示：“諸如喹吖啶酮的有機染料，可用作鈉離子電池的負極材料，提供高效率，用于量產大規模儲能系統。”
（中國粉體網編輯整理/長安）
注：圖片非商業用途，存在侵權請告知刪除！
