中國粉體網訊 經過多年的發展，3D打印已不陌生。3d打印技術作為一項新型技術，給促進制造業發展帶來諸多的便利，極大程度上簡化了生產制造的工藝流程，節省企業生產零件的成本，從而被國家列《中國2025制造》當中，可見國家對其重視的程度。噴嘴作為3d打印機的重要零部件，在3d打印過程中有著不可替代的作用。
一般來說3d打印機按照數目來分，可以分為：單噴嘴、雙噴嘴、三噴嘴等，根據不同類型快速成型機，使用對應噴嘴。升華三維UPS-250工業型獨立雙噴嘴3D打印機就是一款工業級、高精度、高質量、高性價比的金屬/陶瓷兩種材料可同時打印的雙噴嘴3D打印機，是升華三維在核心技術創新上積累和沉淀的結果，填補了國內甚至國際同類設備市場的空白，極大滿足了復雜產品復合材料打印需求。具有結構緊湊，操作簡單、便捷的優點，不需要專業人員操作的設備，插上電源就可以在辦公室里使用它，成為您快速精確開發3D打印金屬/陶瓷新材料、新產品、新項目的最佳幫手。
采用獨立雙噴嘴3D打印機設計目的和最大功能就是可以進行兩種不同材料的同時打印，實現更加復雜結構和產品的成形，如兩種不同的金屬、兩種不同的陶瓷或者是一種金屬一種陶瓷的復合材料產品。這對于獨立雙噴嘴3D打印機機械結構設計、切片軟件開發、打印材料開發、打印工藝開發提出了挑戰。

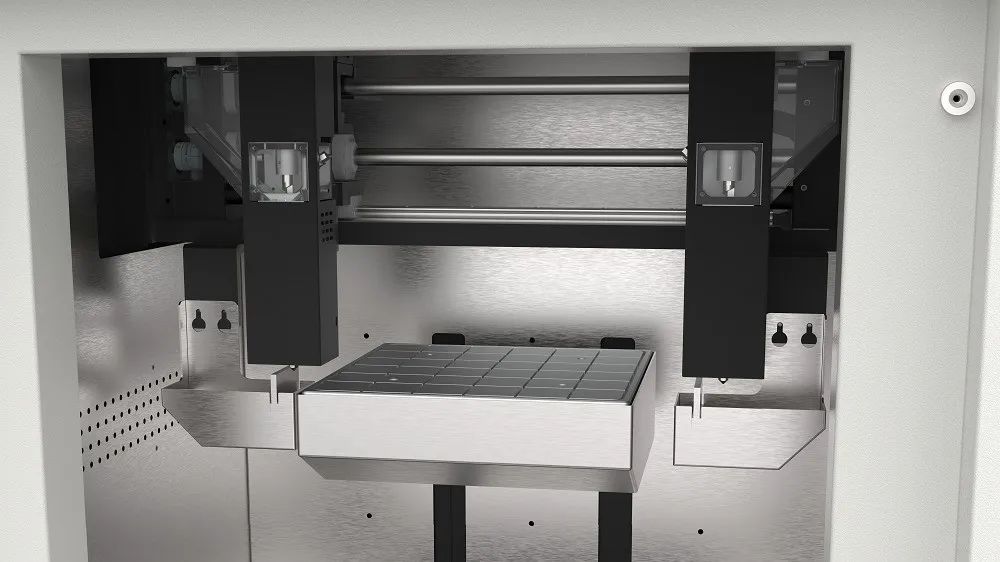

升華三維獨立雙噴嘴結構設計
升華三維獨立雙噴嘴結構設計配合自主研發的切片軟件功能得以實現，既可以讓3D打印機在同一個模型上打印兩種不同材質的材料，賦予模型不同部分不同材料的功能應用；又可以讓3D打印機同時打印兩個相同或鏡像的模型，提高打印效率，實現產品的復制打印和鏡像打印。獨立雙噴嘴功能充分釋放了產品設計人員的創意思維，滿足和實現以功能設計為導向的復雜產品設計構想。
下面就產品模型打印過程中可能用到雙噴嘴功能的情況進行詳細說明：
支撐打印
打印模型情況：一些復雜模型，有大量的懸空和鏤空結構，打印過程中需要以增加支撐的方式來防止模型變形。
雙噴嘴功能描述：一個主噴嘴使用主材料A打印模型全部主體結構，一個副噴嘴使用支撐材料B打印全部支撐部分；一般情況下，主材料A和支撐材料B為兩種不同材料。
工作過程：由于兩個噴頭是各自獨立的，兩個噴嘴的運動是交替輪流進行的。當一個噴頭工作時，另一個噴頭停在非工作區，未工作的噴頭在加熱狀態下流出的熔融材料不會滴到模型上，同時在使用前噴嘴會自動被擦拭干凈，模型表面質量會更好，這是其它非獨立雙噴頭結構做不到的。
下圖中，黑色部分由主材料A打印而成，為模型主體結構；白色部分由支撐材料B打印而成，為支撐結構。
支撐打印
支撐連接層打印
打印模型情況：一些復雜模型，有大量的懸空和鏤空結構，打印過程中需要以增加支撐的方式來防止模型變形；同時為了控制打印材料成本或更好控制后續脫脂燒結過程中的變形，對不同的支撐位置進行細化，設置不同的支撐實現形式。
雙噴嘴功能描述：一個主噴嘴使用主材料A打印模型全部主體結構以及主體支撐部分，一個副噴嘴使用支撐材料B只打印支撐連接層部分；一般情況下，主材料A和支撐材料B為兩種不同材料。
工作過程：由于兩個噴頭是各自獨立的，兩個噴嘴的運動是交替輪流進行的。當一個噴頭工作時，另一個噴頭停在非工作區，未工作的噴頭在加熱狀態下流出的熔融材料不會滴到模型上，同時在使用前噴嘴會自動被擦拭干凈，模型表面質量會更好，這是其它非獨立雙噴頭結構做不到的。

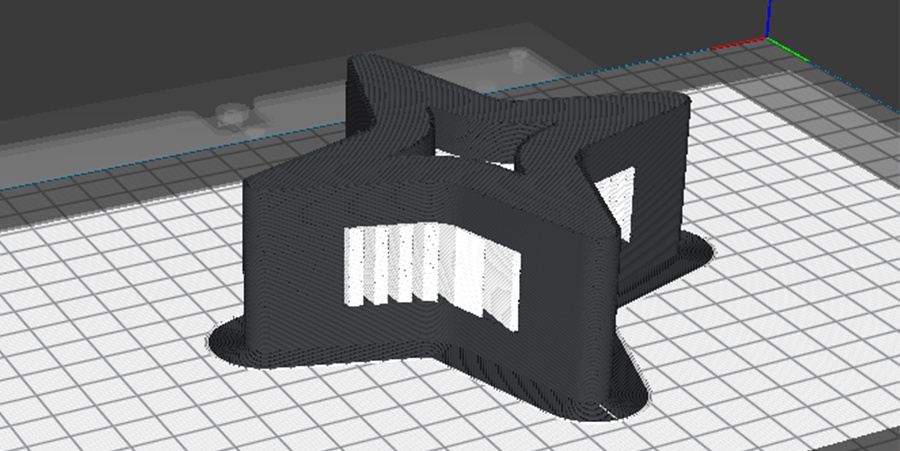

下圖中，模型主體結構和主體支撐部分均為黑色主材料A打印，只有支撐連接層處部分由白色支撐材料B打印。
支撐連接層打印
復合材料打印
打印模型情況：一些復合材料產品模型，由A、B兩種材料組成，以求在一個產品上實現不同的性能或功能。
雙噴嘴功能描述：兩個獨立噴嘴各司其職，各自輪流打印復合模型中不同材料的部分。
工作過程：由于兩個噴頭是各自獨立的，兩個噴嘴的運動是交替輪流進行的。當一個噴頭工作時，另一個噴頭停在非工作區，未工作的噴頭在加熱狀態下流出的熔融材料不會滴到模型上，同時在使用前噴嘴會自動被擦拭干凈，模型表面質量會更好，這是其它非獨立雙噴頭結構做不到的。

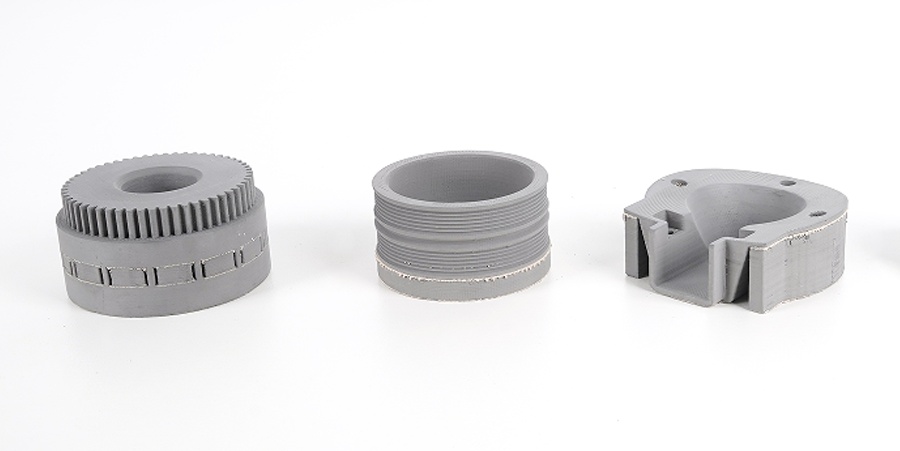

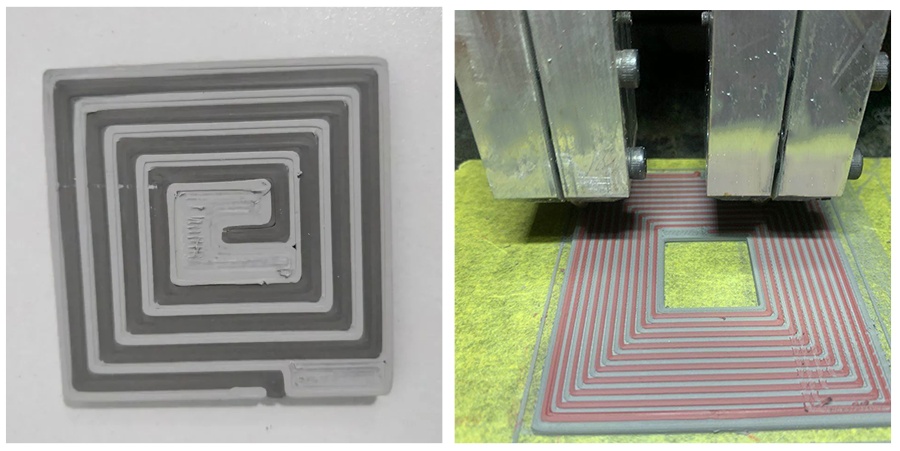

下圖中，可以明顯看出產品由兩種不同的材料構成。
復合材料打印
不同部位指定材料打印
打印模型情況：通常一個產品模型，在切片軟件中可以細分為外殼、內殼、填充、上頂、下底、填充等不同部位；為了讓同一個產品具有不一樣的性能或功能或實現特殊產品的開發，可以對不同部位指定不同的材料A或B來進行打印。
雙噴嘴功能描述：兩個獨立噴嘴各司其職，各自攜帶不同的打印材料輪流打印模型中不同的部位。
工作過程：由于兩個噴頭是各自獨立的，兩個噴嘴的運動是交替輪流進行的。當一個噴頭工作時，另一個噴頭停在非工作區，未工作的噴頭在加熱狀態下流出的熔融材料不會滴到模型上，同時在使用前噴嘴會自動被擦拭干凈，模型表面質量會更好，這是其它非獨立雙噴頭結構做不到的。

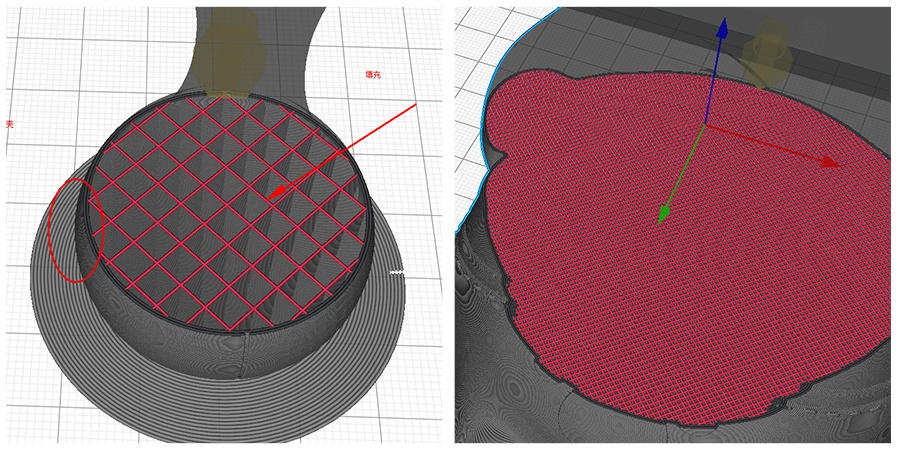

下圖中，產品模型外殼由材料A打印，填充由材料B打印。
不同部位指定材料打印
復制模式打印
顧名思義，復制模式打印是兩個噴嘴各自同時打印外觀一樣的產品模型，讓3D打印機一次可以打印兩個外觀一致的產品出來，加速產品的開發生產和實驗驗證。
打印模型情況：一個產品模型，在切片軟件上開啟復制打印模式，模型自動并排放置和打印；通常情況下，兩個噴嘴打印的材料既可以一樣，也可以不同，分別得到同形狀同材質產品、同形狀不同材質產品。
雙噴嘴功能描述：兩個獨立噴嘴各司其職，同步進行完全相同的打印運動。雙噴嘴復制打印兩個產品比單噴嘴打印兩個產品的時間縮短了一半。
工作過程：兩個噴嘴的運動是同時啟動、完全同步進行、同時結束。

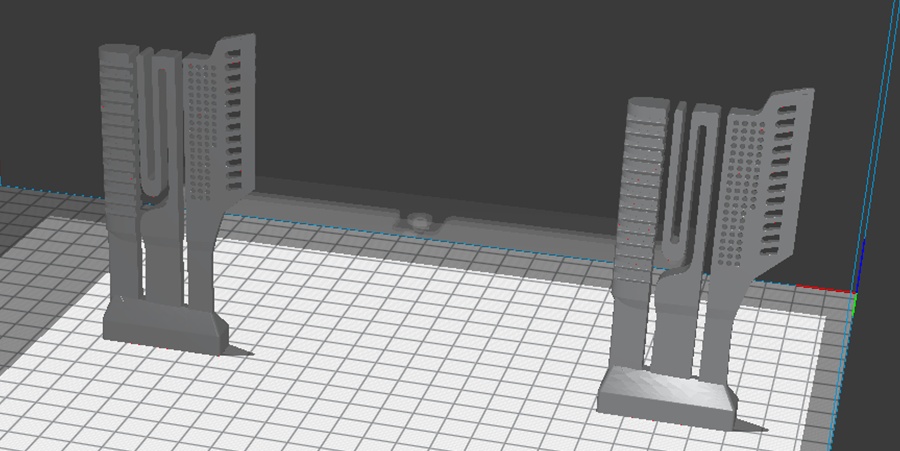

復制模式打印如下圖所示。
復制模式打印
鏡像模式打印
鏡像模式打印是兩個噴嘴各自同時打印外觀呈鏡像對稱的產品模型，適用于正反工件、左右件、鞋墊等打印加工。
打印模型情況：一個產品模型，在切片軟件上開啟鏡像打印模式，模型自動并排放置和打印。
雙噴嘴功能描述：兩個獨立噴嘴各司其職，同步進行完全鏡像對稱的打印運動。
工作過程：兩個噴嘴的運動是同時啟動、鏡像對稱運行、同時結束。

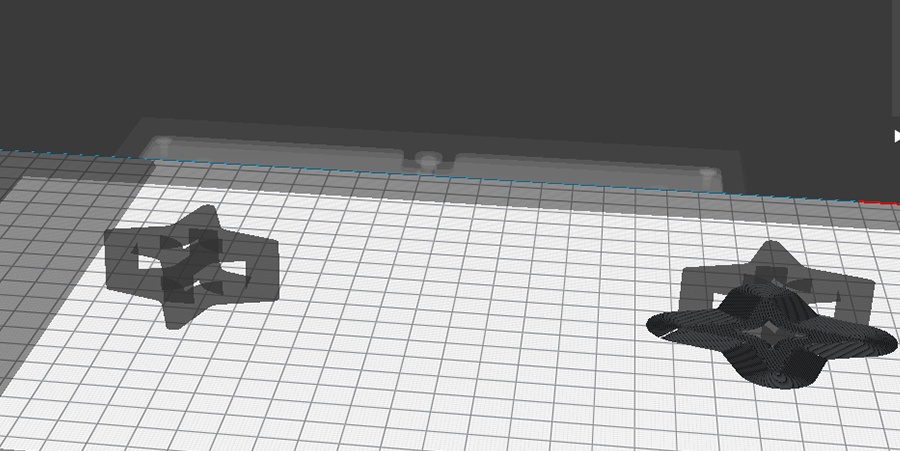

鏡像模式打印如下圖所示：
鏡像模式打印

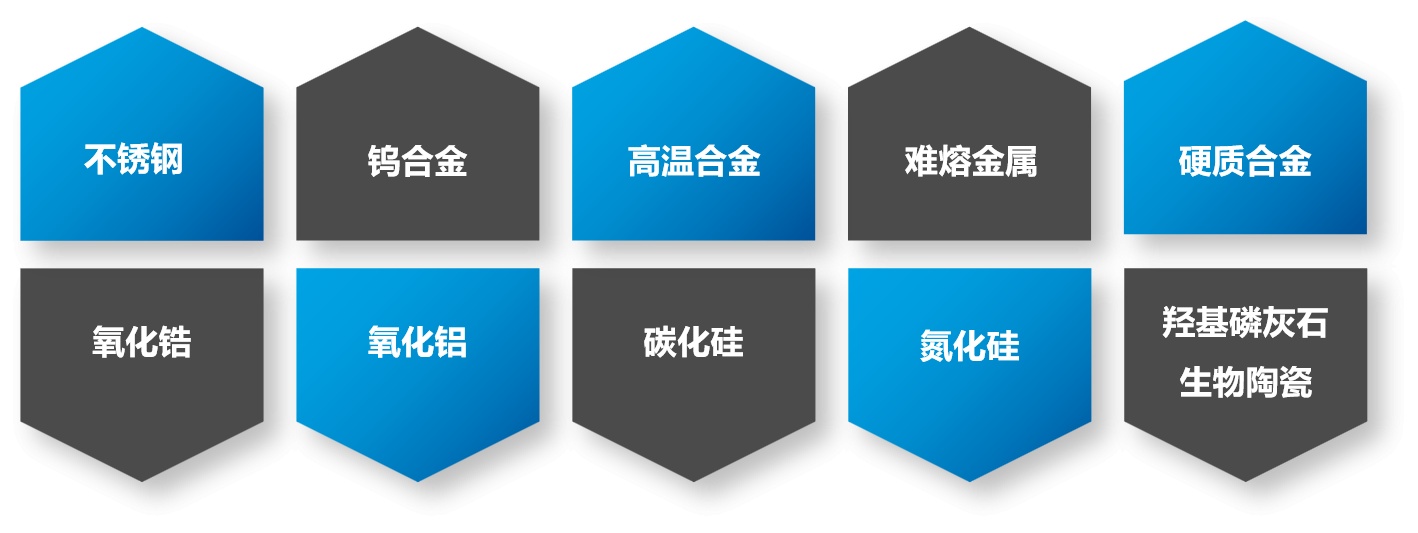

支持的材料體系有：從不銹鋼、鎢合金、高溫合金、難熔金屬、硬質合金等金屬材料，到氧化鋯、氧化鋁、碳化硅、氮化硅、羥基磷灰石生物陶瓷等陶瓷材料，幾乎無止境的潛在材料清單為3D打印大規模進入應用市場創造有利的客觀條件。
升華三維成立于2017年6月，是中國金屬·陶瓷間接3D打印技術的開拓者和領航者，專注于金屬·陶瓷間接3D打印裝備及材料研發生產的國家高新技術企業。致力于金屬·陶瓷間接3D打印技術的推廣及應用，為國內外各行業提供從金屬·陶瓷3D打印機、打印材料、后處理設備到打印服務的低成本高性能的間接3D打印整體解決方案，正在逐步建設成為集3D打印設備、打印原材料、軟件與控制系統、打印工藝、前后處理、質量檢測為一體的全產業鏈格局。
