中國粉體網訊
硅酸鈣板市場前景良好
硅酸鈣板是以硅質材料、鈣質材料及增強纖維為主要原材料，經流漿成型、板坯壓實、蒸壓養護制成的強度高、性能穩定的無機建筑板材。
具有防火（達到A1級標準）、保溫隔熱、防腐防蛀、防水防潮、隔音吸音、輕質高強、綠色無害等優越特性，比傳統板材更加節能環保、抗震、抗沖擊，可廣泛用于房屋建筑內外墻保溫裝飾、吊頂及船艙隔板、廣告牌等領域，且設計安裝可塑性強、省時省工。
近年來，隨著全國裝配式建筑推廣力度不斷加大，各地硅酸鈣板市場需求水漲船高。無論是用于復合輕質墻板的面板，還是直接用于內外墻保溫裝飾、吊頂、地板襯板，硅酸鈣板在裝配式房屋建筑中均已成為重要“角色”。

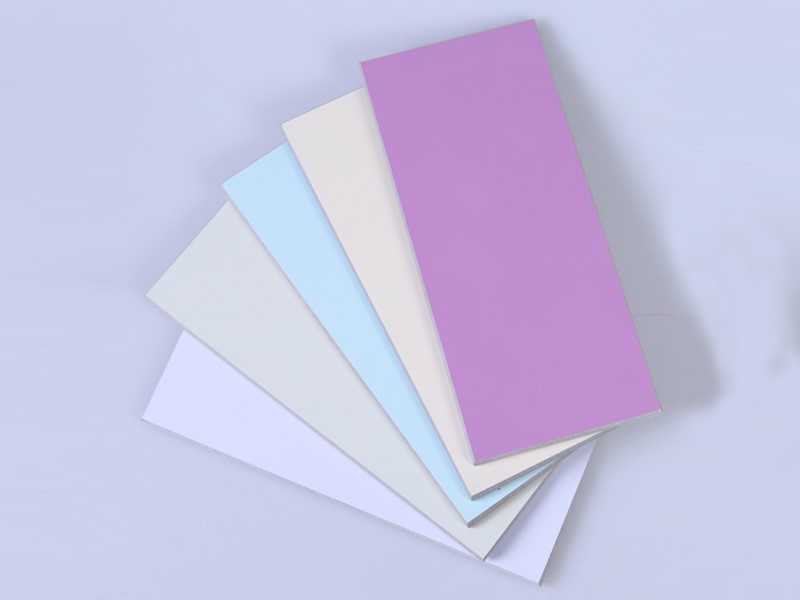

硅酸鈣板（圖源：中材）
硅酸鈣板的生產工藝流程
生產硅酸鈣板的主要原料有石英砂、生石灰、硅灰石、水泥、木質纖維、外加劑、水等。
原料加工
包括石英砂的濕磨制漿、生石灰的破碎和消化、木纖維的磨制和打漿等工序。
制漿
將達到打漿度要求的木纖維漿泵入逆流式攪拌機，依次加入經過計量的消石灰、水泥、石英粉等，經逆流式攪拌機充分拌和后制成一定濃度的流漿后泵送至儲漿池中備用，再經單盤磨漿機勻磨、預攪拌罐攪拌，以一定的濃度和流量輸入流漿制板機進入制板作業，
流漿制板
從流漿箱均勻流出的料漿，在運行的工業毛毯上濾水、脫水后形成薄料層纏繞在成型筒上，經過多層纏繞達到設定的板坯厚度時，控制系統按板坯設計尺寸自動出刀切斷板坯。
板材壓實
成型板坯經7000t壓機加壓30min，使板坯在23.5MPa的高壓下脫水密實以提高板材的強度和密實度。
預養與脫模
濕板坯在預養窯中進行預養護，待板坯獲得一定強度后脫模。預養溫度為50～70℃，預養時間為4～5h。
蒸壓養護
板坯脫模后送入蒸壓釜中蒸壓養護24h，蒸氣壓為1.2MPa，溫度為190℃。在蒸養過程中板坯中的二氧化硅、氫氧化鈣和水發生化學反應，生成托勃莫來石晶體和硬硅鈣石。水化反應的質量直接影響硅酸鈣板的強度、伸縮率、防潮性能。
烘干、砂光、磨邊
蒸養好的板坯在隧道窯內的梳式烘干機上烘干，使板坯的含水率達到不大于10%的驗收標準，板材再經砂光、磨邊和質量檢驗后可以出廠。

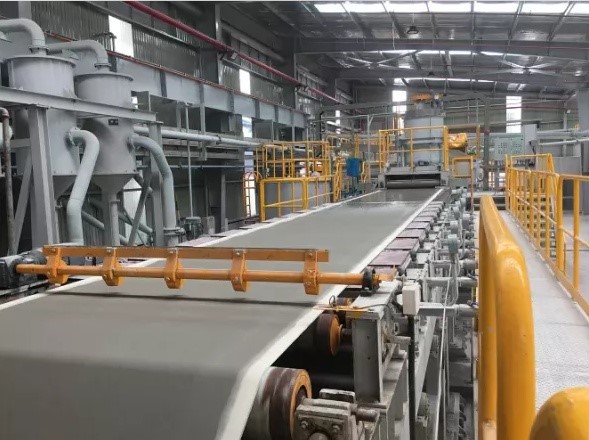

（圖源：中國建材報）
石英砂是硅酸鈣制品中最重要的原材料之一，占硅酸鈣板原材料質量的40%，石英砂中SiO2的純度對水化反應過程中托勃莫來石晶體的生成影響很大，未參與化學反應的石英粉也作為水泥膠結物中的骨料。但石英砂濕磨耗能很大，為了減少石英砂的濕磨能耗，并更多地使用工業廢料，在生產硅酸鈣板時優選SiO2含量高于90%的石英砂，并可適當摻加一定數量的粉煤灰以降低生產成本。
硅酸鈣板的深加工產品
裝飾面板
硅酸鈣板經表面釉化或噴涂處理而成的裝飾面板，可用于建筑隔墻、吊頂、內外墻飾面、家具制造等，也可用于公共建筑和交通設施工程。裝飾面板附加值較高，市場占有量較大。其防腐、防火性能優于金屬裝飾板和有金屬面層的復合裝飾板；其強度、防潮性能優于石膏板；就施工便捷而言優于瓷磚和裝飾石材。裝飾面板在建筑工程中的應用越來越廣泛。
防火板

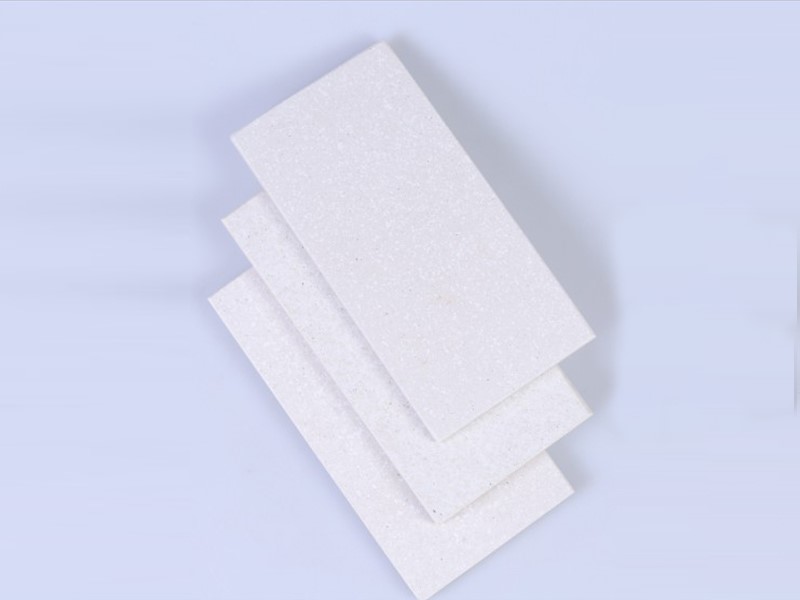

（圖源：中材）
硅酸鈣板為不燃A級材料，在高溫下不產生明火及有害氣體，具有良好的防火性能。可以用于鋼結構的防火包裹、通風管道、防火隔墻等工程。
吸聲板
硅酸鈣板具有優越的穿孔性能，可以制造優質吸聲板，用于火車站、機場、地鐵、體育場館、大型音樂廳、影劇院等工程。
輕質復合墻板
以3.5～4.0mm厚的硅酸鈣板為基板，2層面板內灌聚苯乙烯顆粒混凝土形成輕質復合墻板。輕質復合墻板產品厚度有75、90、100、120、150mm。住宅建筑的內隔墻和外墻分別采用90、120 mm厚的輕質復合墻板時，可滿足國家規范對圍護墻體的隔聲、保溫、隔熱和防火等要求，適當技術處理后可滿足建筑外墻和衛生間隔墻的防水、防潮要求。
小結
硅酸鈣板具有良好的市場前景，面臨巨大的發展機遇和挑戰：（1）在硅酸鈣板的生產過程中應采取必要的措施，在保護環境的前提下做到綠色生產，提高生產效率；（2）豐富硅酸鈣板的生產原料，可用低鈣粉煤灰或石英砂尾礦、其它含硅高的工業廢渣代替全部或部分石英砂，從而降低生產成本，提高資源利用率；（3）為滿足國內外市場的需要，應豐富硅酸鈣板產品的種類，提高制品的耐久性。
參考資料：
馮銘等：淺談硅酸鈣板的生產與應用，昆鋼集團設計院有限公司
段永威等：淺談硅酸鈣板的發展與應用，河南省建筑工程質量檢驗測試中心站有限公司
中國建材報：中材宜昌石英砂尾礦制高端硅酸鈣基板項目三四線投產
（中國粉體網編輯整理/平安）
注：圖片非商業用途，存在侵權請告知刪除
