中國粉體網訊 2019年，特斯拉曾宣布收購超級電容與電池公司Maxwell。據Maxwell介紹，其干電極技術能將電芯的能量密度提升至300Wh/kg以上，未來有可能進一步增加至500 Wh/kg。當特斯拉的下一代無鈷電池被瘋傳時，有消息稱其下一代電池就是“干電極+超級電容”的組合。
對此，蜂巢能源CTO饒忠儒曾表示：“干法電極和超級電容其實不是什么新概念，技術早就存在。特斯拉真正瞄準的是2025年以后的固態電池，因為干法電極正是研究固態電池必須掌握的關鍵技術。”
干法電極技術：一種具有潛力的電極制備技術
據中國粉體網小編了解，傳統鋰離子電池的電極多采用濕法涂敷工藝制造，這種電極需要干燥，干燥電極是個高耗能的工藝環節。濕法電極往往存在以下缺點：需要處理NMP等有害物質，在涂層電極中有殘留溶劑，可能會降低電池的工作壽命和性能；成本高。創新電極制備工藝來降低成本和改善性能有其重要意義，干法壓制成型電極工藝應運而生。
干法電極技術可以提供一種簡化工序、減少設備、無溶劑、低能耗、降低二氧化碳排放、環境友好、更高活性物質負載量的儲能裝置電極片解決方案。早在2004年，上述Maxwell公司就成功開發出活性炭干法電極制備技術，并在超級電容器中成熟應用。近年來，科研人員也開始嘗試利用干法電極制備技術開發鋰離子電池電極。
郭德超等采用LiNi0.8Co0.1Mn0.1O2作為活性物質，C65作導電劑，PTFE作為主黏結劑，通過高剪切工藝使混合物料中的PTFE纖維化，并經過熱輥壓工藝壓制成自支撐電極膜，隨后將電極膜分別熱復合于鋁箔集流體的兩面，最終得到無溶劑干法電極片，電極片的厚度均一，可實現連續化制備。
研究人員分別通過紐扣半電池和軟包全電池對上述干法電極片的電性能進行了考察。結果表明，在干法電極內部形成了一個致密、完整、柔性的黏結劑網絡結構，采用干法電極的軟包電池經500圈循環充放電后，容量保持率為94.89%，相較于傳統的濕法涂布電極提高了約5個百分點。
干法電極中由PTFE纖維鏈構成的三維網絡結構，可以有效抑制活性物質顆粒在充放電過程中的體積膨脹，防止活性物質顆粒在循環過程中從集流體表面脫落。鑒于此，研究人員認為鋰離子電池無溶劑干法電極技術是一種具有潛力的電極制備技術。
干法電極技術在全固態鋰電池正極制備中的應用
硫化物固態電解質粉體楊氏模量在20GPa左右，附著力大、可壓縮性大，易發生塑性形變，冷壓成型后晶界阻抗小，因此在正極層制備時，適合與正極粉體進行直接干混。干混時在研缽中同時加入導電劑、硫化物電解質、正極材料后，在攪拌器中進行機械混合操作。
干混
硫化物固態電池正極制備工藝分為濕法涂布和干法涂布，據中國粉體網小編學習了解，濕法涂布工藝可能更適合放大，但制漿過程中會使用大量溶劑，這將必然導致部分溶劑小分子殘留在混合物中，進而發生副反應，從而使電解質電導率下降、電池壽命衰減嚴重；溶液中的聚合物黏結劑對活性材料的包裹程度不易控制，容易導致傳荷失效；溶劑的揮發導致電極片的致密度較低，不利于電池的動力學過程；此外規模化后溶劑的排放和回收也是不可回避的問題。
因此，利用PTFE的干法涂布技術成為了一種選擇。它主要包括3個步驟：①將電解質、電極、PTFE球磨干混；②將粉體輥壓成薄膜；③將薄膜與集流體輥壓成型。

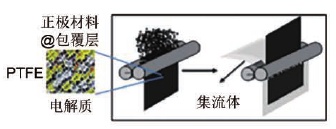

干法涂布
有研究人員發現，僅使用質量分數0.3%的PTFE即可將NCM正極、硫化物電解質、VGCF通過干法涂布技術制備出93μm厚的自支撐正極膜，同時展現出了6.5 mA·h/cm2的高面容量。也有研究人員使用各類負極材料(如硅基材料和鈦酸鋰)以及正極材料(如NMC、NCA、LFP、硫)等制備了卷對卷的干法電極，并成功商業化。已有的研究工作證明了干法涂布電極工藝在硫化物全固態鋰電池中具有一定的穩定性。
干法電極工藝中，正極材料及其包覆層、固態電解質和導電劑等多種粉體的混合效果，對后續的電池加工及性能影響很大。據中國粉體網小編了解，成立于1863年的古斯塔夫.愛立許機械制造公司，所研發的適合鋰電行業的新型愛立許混合機，運用特有的專利技術，能夠高效地完成客戶對于干混/包覆的更高要求（例如：粒度更細的包覆任務、更低的混合料溫度等），達到理想的干混/包覆效果。
愛立許高速混合機
發展至今，愛立許在正極材料包覆、負極材料制備、鋰電池漿料制備，還有高固含和純干電極開發及應用方面都取得十分顯著的成績，可以為鋰電池行業客戶提供一機多用私人定制的解決方案。在即將召開的第三屆高比能固態電池關鍵材料技術大會（2022年2月22-23日，武漢）上，愛立許的金蔚經理將為大家詳細介紹愛立許高效混合技術在固態電池關鍵材料制備中的應用進展。
參考來源：
崔言明等：全固態鋰電池的電極制備與組裝方法，浙江鋒鋰新能源科技有限公司
郭德超等：鋰離子電池用無溶劑干法電極的制備及其性能研究，東莞東陽光科研發有限公司
肖艷等：碳酸氫銨對高載量干法電極性能的影響，四川長虹電源有限責任公司
汽車觀察：無鈷電池占C位？
（中國粉體網編輯整理/平安）
注：圖片非商業用途，存在侵權告知刪除！
