中國粉體網訊 許多人對碳酸鈣的“印象”是廉價和低端，在造紙、塑料、涂料中用作填充材料。其實，碳酸鈣的應用技術已經較為成熟，在許多基礎領域也有不少高值化應用案例。碳酸鈣的應用是否高端或高值化，一方面是應用領域是否高端，另一方面是碳酸鈣發揮的作用，它為產品創造和賦予了多少價值。
以光電材料為例，碳酸鈣作為電子元器件的原材料之一，具有降低介電常數對溫度的依賴、改變居里溫度、提高耐電壓和鐵電性能等特性。而且，相比其他材料廉價就是它材料屬性之外的巨大優勢，是其占據市場的先天條件。
一、碳酸鈣在光電材料領域的應用
有研究表明，隨著鈣量的增加，BaTiO3的低溫相變點會移向更低的溫度，這使BaTiO3晶粒尺寸幾乎呈線性下降，所以在燒結時碳酸鈣的加入能有效促進芯片致密化。因此，碳酸鈣被用作為晶粒細化劑，以抑制BaTiO3晶粒的過分長大。
從整個光電材料領域看，碳酸鈣在PTC熱敏電阻、MLCC(多層陶瓷電容器)或BME MLCC(賤金屬電極多層陶瓷電容器)，微波通信器件及功能陶瓷材料，半導體電容:主要用于生產BaTiO3基表面層型半導體電容，鈣化合物電子器件，玻璃或電子玻璃(如LCD、PDP玻璃基板)，Al2O3基陶瓷基片，SrTiO3基壓敏電阻，LED熒光粉、夜光粉等眾多場景都有所使用。
從光電子級碳酸鈣產品本身來看，目前國內產品的粒徑多為1.0~16.0μm，純度在99.50%左右，主要以中低端產品為主。
二、高端光電子級碳酸鈣研究概況
1國外
Donnelly等采用干冰碳化法，選擇合適的溶劑，對碳酸鈣的高純度和粒徑進行了有效控制，該方法依賴于有機溶劑，增加了工業生產的成本。Yashina等提供了一種分段流動微控反應器，可以實現晶體尺寸、純度以及晶型的優異把控，但該方法的反應器結構復雜。
2國內
李明松用微波強化法制備了平均粒徑為300nm，晶型為方解石，純度為99.83%的碳酸鈣，該法只適用于理論研究，不適用于工業生產。
侯亞雯等人采用工業氯化鈣和碳酸氫銨為原料，酒石酸為添加劑，合成了純度高、粒徑小、分布均勻的方解石碳酸鈣，并探討了添加劑酒石酸的作用機理。

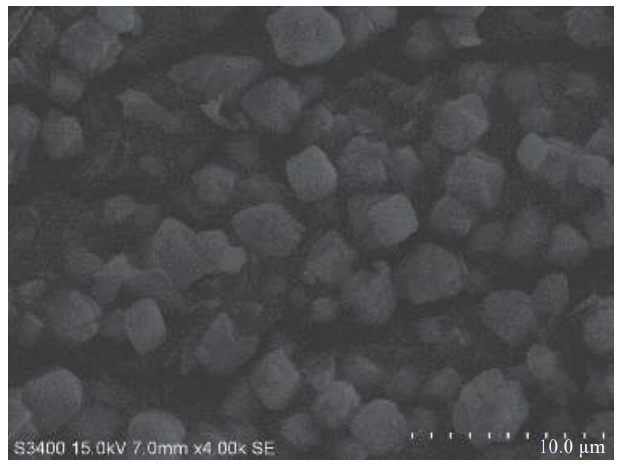

圖1 侯亞雯實驗中碳酸鈣的形貌
從圖1可以看出，所得碳酸鈣的粒徑分布均勻，其范圍為2.0~3.0μm，且形狀為近球形。

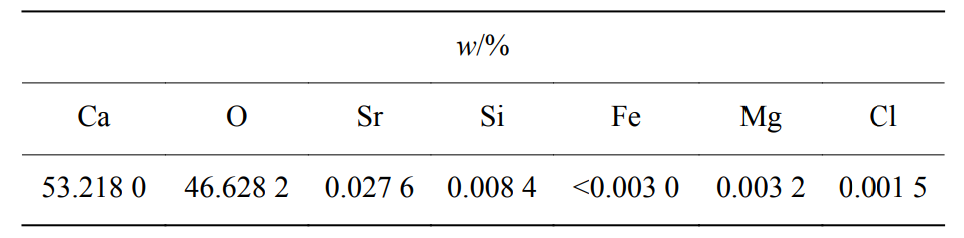

表1 侯亞雯實驗中碳酸鈣固相成分含量
如表1所示，碳酸鈣的純度達到了99.86%，鎂、鐵質量分數低于0.005%，錳、鋁等其他金屬元素均沒有檢測出來。
三、光電級碳酸鈣相關指標

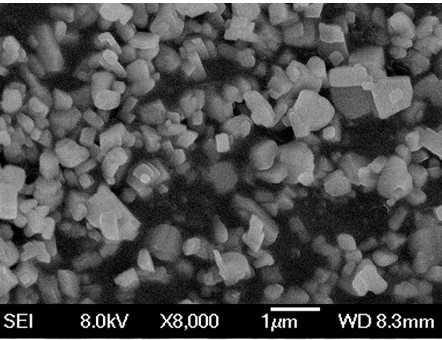

高純光電子級碳酸鈣電鏡照片 圖片來源：創新世紀光電材料

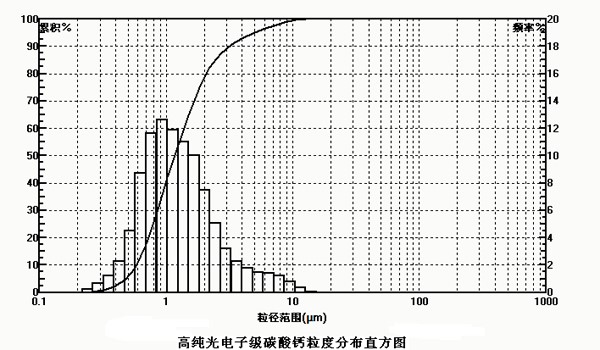

高純光電子級碳酸鈣粒徑分布直方圖 圖片來源：創新世紀光電材料

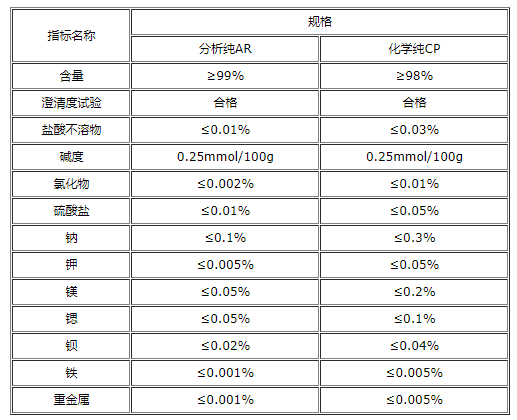

電子級碳酸鈣指標 圖片來源：廊坊鵬采化工
四、光電級碳酸鈣生產廠家
佛山市松寶電子功能材料有限公司、東營市創新世紀光電材料有限責任公司、武強縣立車發光材料有限公司、廊坊鵬彩精細化工有限公司、上海紅蝶化工有限公司、上海瑞玉光電材料有限公司等。
結語
上述幾家光電子級碳酸鈣生產廠家，產品大多以光電材料用化工品為主，目前品類相對較少，有碳酸鍶、碳酸鈣、硫酸鋇等幾種。
此外，價格方面據東營市創新世紀光電材料有限責任公司和上海瑞玉光電材料有限公司報價，小批量訂購大約在25元/公斤左右。
參考來源
侯亞雯，等：電子級碳酸鈣的合成及機理，華南理工大學
東營市創新世紀光電材料有限責任公司
廊坊鵬彩精細化工有限公司
中國粉體網
