中國粉體網訊 “高值化不僅是應用的附加值比較高，同時還要兼具一些功能性，碳酸鈣作為一種傳統的填料用在塑料中最大的作用就是降低成本。我們應在給客戶降低成本的同時提高一些應用性能指標，這才能稱之為高值化應用，與此同時碳酸鈣本身附加值也會得到提高�！苯鲝V源化工有限責任公司產品研發中心彭鶴松主任在“2021全國碳酸鈣產業高值化發展交流大會”期間，接受粉體網采訪時如是說。
回顧“2021全國碳酸鈣產業高值化發展交流大會”期間的采訪與報告，我們會發現彭鶴松主任對碳酸鈣事業始終秉持一顆經得起研磨的“匠心”！他所作《碳酸鈣在塑料領域中的高值化應用》專業報告為300余名業內與會者從原礦、工藝、產地、塑料應用等多角度闡述了碳酸鈣的重點知識。
江西廣源化工有限責任公司產品研發中心彭鶴松主任在報告中
在會議報告中，彭鶴松主任將生產重質碳酸鈣的干法和濕法工藝分別做了介紹，他指出：干法一般生產2500目以下的重鈣，若生產2500目以上的重鈣在技術上是可行的，但能耗高和成本較高，在經濟上“不可行”。重質碳酸鈣實現超細化的方式最好通過濕法研磨，濕法研磨將成為未來重質碳酸鈣超細化方向的必然途徑。此外，彭鶴松主任還重點講述碳酸鈣在色母粒中部分代替鈦白粉的創新應用，并分析碳酸鈣對PVC壓延膜性能的影響，報告內容現場收獲與會者一致好評。
中國粉體網專訪 彭鶴松主任
以下內容為彭鶴松主任所作報告的重點內容，與大家分享。
1碳酸鈣分類
原礦——白云石
白云石屬三方晶系的碳酸鹽礦物，它的晶體結構像方解石，常呈菱面體。主要成分碳酸鎂鈣CaMg(CO3)2，莫氏硬度在3.5-4。CaO理論含量30.4%，MgO理論含量21.7%。常有鐵、錳等類質同象(代替鎂)。當鐵或錳原子數超過鎂時，稱為鐵白云石或錳白云石，純者為白色，含鐵時呈灰色，風化后呈褐色。因構成白云石的化學成分 對酸性物質不敏感，白云石具有更佳的耐候性。
原礦——石灰石
石灰石是一種含有單個方解石礦物成分的巖石，為細小或隱晶質的結合體，是淺海-深海沉積的碳酸鈣沉積物。碳酸鈣的成分占95%以上，其含有的另外少量礦物質有白云石、菱鐵礦、石英、長石、云母以及能夠體現石材顏色的粘土礦物質，莫氏硬度3.0。成分純凈的石灰石是白色的。褐鐵礦和菱鐵礦使石灰石產生黃褐色的圖案和顏色，如血紅色、海綠色、亞氯酸鹽綠、瀝青灰直至黑色。
原礦——大理石
大理石是產在云南大理的巖石而著名，故稱為大理石，是一種石材的統稱，它的巖石學名稱叫做白云巖，是石灰巖或泥質灰巖經過區域性低溫熱液蝕變變質而形成新的巖石，也叫變質或重新結晶的石灰石，它的形成機理很復雜, 時間跨度也很長，變質的深度，在不同地區也不盡相同。具有晶體結構，結構致密，碳酸鈣的成分占95%以上，硬度在2.5-5之間。比如我們所說的“天下第一白”雅安漢白玉。 大多數典型的石灰石孔隙密度小于1%，大理石與之相比，密度要大的多。
原礦——方解石
方解石礦三方晶系，常呈復三方偏三角面體及菱面體結晶，(敲擊得方形碎塊---命名由來)，集合體呈晶簇、粒狀、鐘乳狀、鮞狀或致密狀，無色或，白色，玻璃光澤，硬度2.7—3。屬純的CaCO3晶體礦，或言石灰石的晶體狀態，但是礦石成分也會有其他同像替代物(如Mn、Mg、Zn、Fe等)，量多時成為變種。含有基它金屬雜質(Fe、Mn、Cu等)時候呈現出淡紅，淡黃，淡茶，玫紅, 紫，多種顏色，條痕白色。根據其晶體大小規則不一分為大方解和小方解。
2碳酸鈣生產工藝

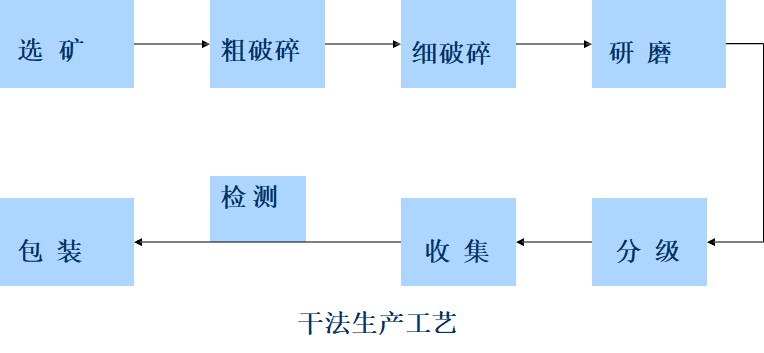

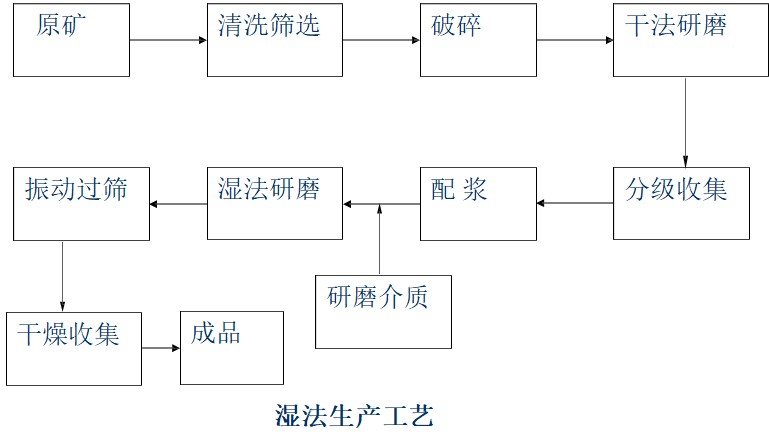

2.1重鈣干法、濕法生產工藝流程
根據生產方式的不同分為重鈣和輕鈣，重鈣是用機械方法直接粉碎天然礦石而制得，輕鈣則是由化學方法制得，輕鈣的制備方法有多種，包括：碳化法、純堿(Na2CO3)-氯化鈣法、苛化堿法、 聯鈣法、蘇爾維法等，但國內實現工業生產的主要是碳化法。
2.2重鈣與輕鈣區別

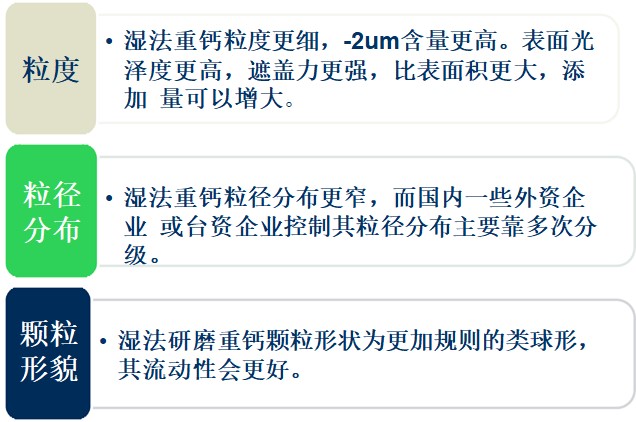

濕法重質碳酸鈣粉體優勢
①質量穩定性，重鈣質量穩定性優于輕鈣。重鈣生產工藝簡潔，輕鈣生產工藝更加復雜，影響因素更多，不僅受原礦質量影響，包括反應溫度，CO2濃度、壓力，濃度等。
②輕鈣的單個粒子的粒徑要小于重鈣，粒度分布較窄，但 團聚現象更嚴重，流動性沒有重鈣好。
③輕鈣沉降體積大，結構更為“蓬松”，堆積密度小，添加于塑料制品中，其剛性不夠(比如應用于扣板)。
④輕鈣吸油值遠高于重鈣，就算是改性過得輕鈣，其吸油值也要高于重鈣，一般納米活性碳酸鈣在25-40。
3國內碳酸鈣產地
國內重鈣主要產地
國內輕鈣主要產地
4碳酸鈣在色母粒中的創新應用
4.1色母概念
色母又名色種，色母是一種新型高 分子材料專用著色劑，亦稱顏料制備物。它由顏料或染料、載體和添加劑三種基本要素所組成。
4.2無機粉體填料在色母粒中的作用
①增量、降低成本
②提高耐熱性;
③改進散光性，起到遮光或者消光的作用;
④改善電鍍性能或者印刷性能;
⑤減少制品尺寸收縮率、提高制品的尺寸 穩定性;
⑥替代部分顏料，提高其分散性。
4.3采用無機填料替代顏料的思路
無機填料粒子硬度比顏料粒子大，色母粒體系中添加適量的無機填料粒子后。在加工時，無機填料粒子會對顏料粒子起到研磨，同時也會對顏料粒子起到阻隔和分散的作用，從而可以減少顏料粒子團聚體在制品中的出現，使顏料在塑料中的著色性能、分散性能和遮蓋性能不會下降，甚至有所提高。
4.4粉體填料在色母粒中應用性能評價體系
色彩性能、分散性能、加工流變性能、耐熱性能
5超細CaCO3替代部分鈦白粉 實驗報告分析
5.1樣板反射率
銳鈦型：其中CaCO3替代量為20%時，樣板的反射率下降最小。
金紅石型：其中CaCO3替代量為10%時，樣板的反射率下降最小。
5.2色差影響
超細CaCO3替代比例為10時，樣板的色差最小，為0.81，且所有樣板的色差均小于1.55。
超細CaCO3替代比例為20 時，樣板的色差最小，為0.69，且所有樣板的色差均小于1.50。
5.3薄膜透過率
銳鈦型：當超細CaCO3的替代比例為10 時，薄膜的透過率低于純鈦白粉的薄膜，的超細CaCO3替代鈦白粉后，提高了薄膜的遮蓋力。
金紅石型：隨著超細CaCO3替代比例的增加，薄膜的透過率逐漸上升，碳酸鈣的加入在一定程度上降低了薄膜的遮蓋率。
白度：碳酸鈣的加入在一定程度上降低了其白度， 但只要分散效果好的話，可以得到比純鈦白母粒更好的白度。
此外，報告中給出碳酸鈣在PVC薄膜中的創新應用案例的分析數據，從現場闡述的結論中有三條重點信息。
①濕法超白超細碳酸鈣粒徑分布窄，吸油值低，團聚少，分散性和流動性好。
②配方中光澤度和比重與復合輕質納米鈣一致時，遮蓋力和耐熱性和拉伸強度能夠優于復合輕質納米鈣。
③濕法超白超細碳酸鈣應用于車貼膜中，膜光澤度、拉伸強度、遮蓋力和耐熱性都能夠優于復合輕質納米鈣，且比重可一致。（完）
感謝閱讀，以上內容由粉體網編輯根據彭鶴松主任專訪問題與會議報告綜合整理，請勿以某人、某企名義標識原創，本文重在分享、學習。
