中國粉體網(wǎng)訊 現(xiàn)代陶瓷已經(jīng)朝著原料超細(xì)化、材料多功能化、輕質(zhì)高強化和材料結(jié)構(gòu)梯度化諸方面迅速發(fā)展。其中，氧化鋯陶瓷隨著新工藝和技術(shù)的應(yīng)用，進(jìn)一步發(fā)揮了它高熔點、比重大、耐腐蝕、耐磨損、低導(dǎo)熱、半導(dǎo)體及相變等特點。
氧化鋯復(fù)合材料增韌的主要措施有：
（1）控制氧化鋯顆粒尺寸，使之盡可能細(xì)小;
（2）控制氧化鋯顆粒尺寸分布，若顆粒尺寸分布太寬，相變持續(xù)的溫度范圍相應(yīng)較寬，韌化機制差，控制困難；
（3）在最佳的氧化鋯體積含量下，使之到達(dá)均勻性彌散，提高體積含量，可以提高能量吸收密度，但若過高則會導(dǎo)致產(chǎn)生微裂紋；
（4）顆粒和基體的熱膨脹系數(shù)要匹配，應(yīng)盡可能接近；
（5）控制氧化鋯的純度，盡可能減少雜質(zhì)。
若要達(dá)到性能優(yōu)異的增韌效果，則要求在制備氧化鋯粉體時，保證其粒度達(dá)到如下要求：
（1）粒度分布呈現(xiàn)窄的對數(shù)正態(tài)分布曲線；
（2）顆粒球形度較好，顆粒強度高，應(yīng)力分布均勻；
（3）顆粒分散性好，盡可能減少或避免出現(xiàn)團聚體；
（4）純度高，有害雜質(zhì)的含量要盡可能低。
叁星飛榮獨立自主研發(fā)生產(chǎn)的具有獨立知識產(chǎn)權(quán)的立式無軸封無篩網(wǎng)砂磨機為氧化鋯超細(xì)粉體的機械法制備提供了一種行之有效的解決方案，并可以滿足上述對氧化鋯粉體的要求。以下案例為叁星公司采用SPT30W生產(chǎn)型設(shè)備對山東及廣東某知名鋯業(yè)公司的釔穩(wěn)定四方相氧化鋯進(jìn)行的超細(xì)研磨分散工業(yè)化實踐。

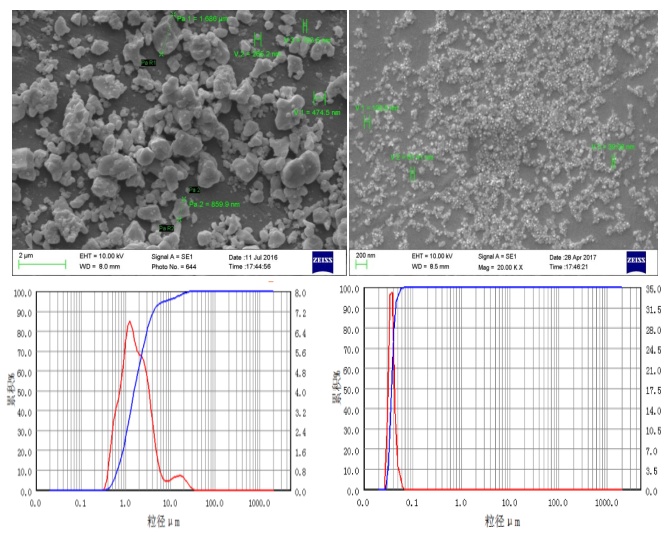

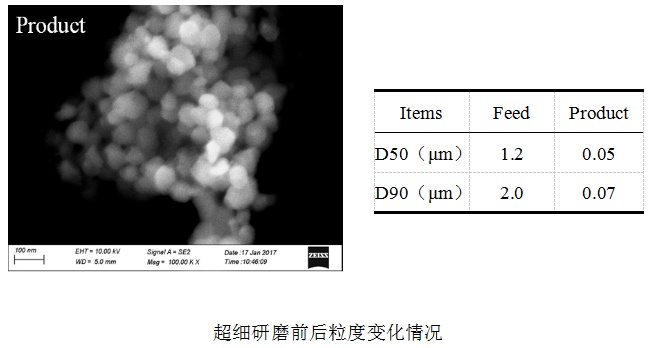

案例一：納米粒級產(chǎn)品制備

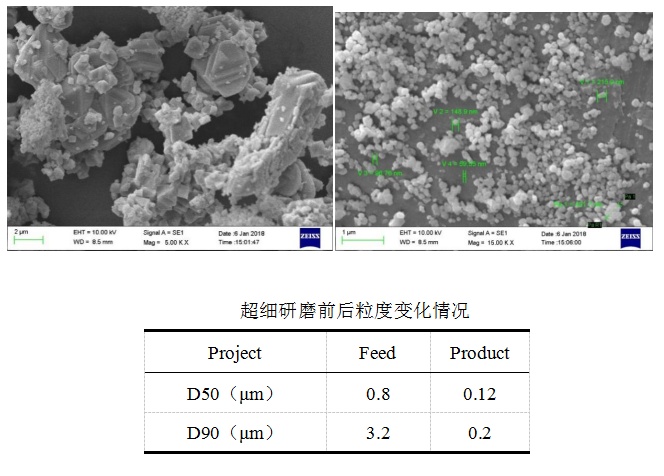

案例二：亞微米粒級產(chǎn)品制備
從生產(chǎn)性實驗驗證表明，立式無軸封無篩網(wǎng)砂磨機可以有效地制備得到亞微米粒級和納米粒級氧化鋯粉體，產(chǎn)品顆粒分布窄，球形度較好，顆粒分散性佳，究其因主要為：（1）整個實驗采用的研磨方式是：前端采用φ0.6-0.8mm的鋯珠進(jìn)行粗磨至粒度為500nm左右，后端采用φ0.2mm的鋯珠進(jìn)行細(xì)磨，達(dá)到了有效的分級超細(xì)研磨效果；（2）立式無軸封無篩網(wǎng)砂磨機具有離心分離及分級功能。由于離心分離的作用，細(xì)顆粒物料被排出磨腔，研磨次數(shù)少，則可防止過磨。另外，粗顆粒物料不能排出，在磨腔內(nèi)多磨幾次甚至幾十次，很快被磨細(xì)。最終產(chǎn)品顆粒均勻，粒度分布窄；（3）磨珠研磨所具有的剪切和擠壓應(yīng)力主要施加在對粗顆粒的有效破碎上，有用功比例增大，有效研磨效率增加。
綜上所述，叁星公司獨立自主研發(fā)生產(chǎn)的立式無軸封無篩網(wǎng)砂磨機為納米氧化鋯的超細(xì)粒級產(chǎn)品制備提供了一種新型高效研磨分散設(shè)備，為氧化鋯產(chǎn)業(yè)向精細(xì)方向發(fā)展給出有效的制備途徑并提供有力的技術(shù)支持。
基于高性能優(yōu)勢及低價格優(yōu)勢，目前國內(nèi)外諸多知名的氧化鋯企業(yè)都從以前的進(jìn)口臥式機轉(zhuǎn)用叁星的國產(chǎn)立式機，而且取得了非常好的效果，韓國賽諾就是其中典型的代表，該客戶首先用砂磨機制備高性能納米粉體，而后用來對微珠進(jìn)行精拋處理。下圖為第三批砂磨機發(fā)貨現(xiàn)場，早于2018和2019年已交付兩批設(shè)備使用。
威海叁星飛榮公司出貨韓國現(xiàn)場
（中國粉體網(wǎng)編輯整理/星耀）
注：圖片非商業(yè)用途，如有侵權(quán)請告知刪除！
