中國粉體網訊

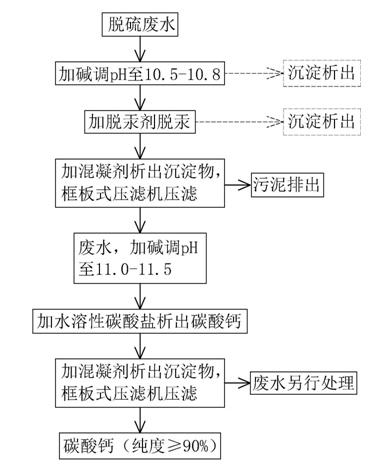

以濕法脫硫廢水為原料的碳酸鈣制備方法及濕法脫硫廢水處理方法
申請人：無錫利信能源科技有限公司
摘要：本發明公開了一種以濕法脫硫廢水為原料的碳酸鈣制備方法，其技術方案要點是包括如下步驟：P1、調pH至10.5 10.8;P2、加入有機硫化物除汞;P3、加入混凝劑混合均勻后進行固液分離去除析出沉淀物；P4、調pH至11.0 11.5；P5、加入水溶性碳酸鹽，析出碳酸鈣；P6、加入混凝劑混合均勻后進行固液分離，得碳酸鈣。本發明的碳酸鈣制備方法具有環保、生產成本低的優勢。本發明還相應公開了一種脫硫廢水處理工藝，包括堿化、除汞、絮凝除雜、堿化、碳酸鈣析出、固液分離等步驟，不僅有效降低了廢水中污染物濃度、且降低了總污泥排放量和藥劑費用，處理后廢液符合行業標準且實現了脫硫廢水中碳酸鈣的回收再利用，具有極佳的環保價值和經濟效益，適于推廣應用。
一種防結塊的改性碳酸鈣粉生產方法
申請人：雅安正興漢白玉股份有限公司
摘要：本發明公開了一種防結塊的改性碳酸鈣粉生產方法，涉及碳酸鈣粉體加工工藝領域，首先將電石渣烘干后進行破碎磨粉的到原始粉體，將所述原始粉體添加除雜劑和去離子水后共同混入反應釜中進行加熱處理，將除雜后的碳酸鈣粉體進行濾干并二次研磨，得到微小顆粒的碳酸鈣粉體，將微小顆粒的碳酸鈣粉體放入攪拌釜中，向攪拌釜中添加碳酸鈣粉體10 20倍重量的去離子水和氯乙烯進行攪拌，攪拌5 10分鐘形成碳酸鈣濁液，取甲基丙烯酸甲脂和丙烯酸混合等離子水共同放入乳化罐混合均勻后進行攪拌乳化形成改性防結塊基液，將改性防結塊基液進行超風波霧化后噴灑覆蓋在碳酸鈣小顆粒粉體上進行攪拌。本發明通過霧化噴覆的形式將微小顆粒的碳酸鈣粉體實現防結塊的功能。
一種規則六面體碳酸鈣材料及其制備方法和應用
申請人：同濟大學
摘要：本發明提供了一種規則六面體碳酸鈣材料及其制備方法和應用。在室溫條件下通過化學沉淀法制備出長邊為3.5±0.2μm，短邊2.5±0.2μm的六面體碳酸鈣材料。將該材料以一定濃度與骨髓間充質干細胞在正常培養液或成骨誘導液中共培養后，檢測骨髓間充質干細胞的存活率；采用茜素紅染色礦化實驗、堿性磷酸酶活性測試評估規則六面體碳酸鈣材料對骨髓間充質干細胞向成骨細胞分化的影響；利用實時熒光定量PCR檢測三種成骨相關基因OCN、OPN、RUNX2的表達情況。結果表明，規則六面體碳酸鈣材料具有良好的細胞相容性，并能夠用于促進骨髓間充質干細胞向成骨細胞分化，明顯提高骨髓間充質干細胞的成骨能力，此研究結果為骨組織工程提供數據支持，具有較大應用前景。
一種具有反觸變性的疏水納米碳酸鈣及其制備方法
申請人：武漢工程大學
摘要：本發明涉及一種具有反觸變性的疏水納米碳酸鈣及其制備方法，所述疏水納米碳酸鈣粒徑為100～250nm，多分散性指數為0.197～0.645，Zeta電位為3～11mV，觸變環面積為 60000～ 100000Pa•s。所述疏水納米碳酸鈣由異硬脂酸和十六烷基三甲基溴化銨對納米碳酸鈣改性得到。本發明提供的納米碳酸鈣具有優異的負觸變性、疏水親油性及分散性，用途廣泛，具有良好的經濟效益。
一種碳酸鈣粉體專用助磨劑及其使用方法
申請人：賀州學院; 賀州市工業和信息化局
摘要：本發明屬于助磨劑領域，具體涉及一種碳酸鈣粉體專用助磨劑及其使用方法。所述助磨劑包括：A組份和B組份；其中A組份是含有氨基(或亞氨基)、磺酸基的活性物質；B組份是含有C C長鏈的活性物質。依據助磨產品應用需求，將一定比例的A組份和B組份加入到水中攪拌即可。本發明提供的一種碳酸鈣專用助磨劑，助磨劑中含有大量活性物質，對超細無機粉體可同時實現高效助磨和改性；另外，本發明可通過控制兩種組份的相對含量，調控助磨碳酸鈣的表面性能。
一種耐磨橡膠用超細重質碳酸鈣及其制備方法和應用
申請人：江西廣源化工有限責任公司
摘要：本發明提供了一種耐磨橡膠用超細重質碳酸鈣的制備方法，屬于超細無機粉體技術領域。本發明將預分散劑分兩次加入，能夠避免碳酸鈣粗粉在混合和研磨過程中的團聚；本發明采用濕法研磨的方式，在研磨漿料溫度為75～85℃下加入無機硅源，不僅可以對碳酸鈣表面進行原位無機包覆，而且此溫度下無機硅源還可以用作分散劑，進一步減小了碳酸鈣在研磨過程中出現的團聚現象，提升其分散性。本發明采用硅油對原位無機包覆的碳酸鈣表面進行改性，得到的超細重質碳酸鈣能與橡膠分子具有良好的相容性，提高了其分散性，所得超細重質碳酸鈣在高填充時仍能保證橡膠的力學性能和耐磨性。
一種高純球霰石型碳酸鈣微球的制備方法
申請人：西南科技大學
摘要：本發明涉及一種用硫酸鈣原料制備高純球霰石型碳酸鈣微球的方法，包括如下步驟：1）將硫酸鈣原料進行粉磨，獲得粉末原料；2）將步驟1）獲得的粉末原料與浸出助劑進行配料，并置于帶攪拌的反應容器中反應，待反應完成后將反應產物固液分離得到富含鈣離子的濾液與固體產物；3）將步驟2）得到的濾液與氨水進行配料，并通入CO2氣體，在帶攪拌的反應容器中反應，通過控制工藝條件得到高純球霰石型碳酸鈣微球，濾液可進一步回收用于硫酸鈣原料的浸出。該碳酸鈣微球材料無毒、安全，顆粒細小，同時具有白度高、流動性好等特性，可應用于橡膠、塑料、化工等行業。
一種中空微球碳酸鈣的制備方法
申請人：崇左南方水泥有限公司; 廣西大學
摘要：一種中空微球碳酸鈣的制備方法，包括如下步驟：首先準確稱取一定量的氧化鈣溶于去離子水中，進行加熱、攪拌、靜置消化、然后過篩、調濃，得到原料2％的氫氧化鈣漿液；將配置好的氫氧化鈣漿液移入高壓反應釜中，按濃度摩爾比氫氧化鈣漿液：EDTA加入2～10％的EDTA，混合溶液在溫度為80～160℃、轉速為50r•min 1，通入純CO2氣體使釜內壓力為1～3MPa，反應4h，得到產品漿液；將產品漿液進行抽濾、洗滌、得到的固體在80℃下真空干燥10h，最后研磨成粉末狀，即可得中空微球碳酸鈣。本發明具有生產成本低、產率高、品質穩定、產品分散性好、綠色環保等優點，適合工業化生產。
一種高分散復合改性重質碳酸鈣及其制備方法
申請人：湖北民族大學; 咸豐超雪新材料有限公司
摘要：本發明公開了一種高分散復合改性重質碳酸鈣及其制備方法，屬于粉體改性技術領域。本發明方法具體如下：先將重質碳酸鈣放入烘箱中在100～110℃下脫水，再用電動攪拌機將重質碳酸鈣與聚甲基丙烯酸甲酯乳液混合，聚甲基丙烯酸甲酯的用量為重質碳酸鈣質量的2.0％～4.0％，再加入二次改性劑(例如硬脂酸、鈦酸酯、三聚磷酸鈉中的任一種)，在80～85℃電動攪拌40～120min，得到高分散改性重質碳酸鈣粉末。本發明制備的改性重質碳酸鈣分散性好，表面zeta電位大于29.8mV，平均粒徑不超過500nm，活化率大于90.8％，吸油值小于0.30ml/g。本發明制備的高分散改性重質碳酸鈣粉末主要特點在于：具有高分散性、活化率高，可用于高分子復合材料領域。

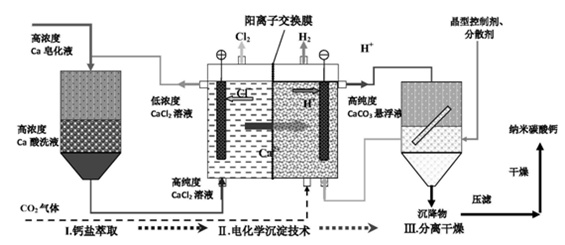

一種原位電化學沉淀技術制備納米碳酸鈣的方法
申請人：廣西科學院
摘要：本發明提出一種原位電化學沉淀技術制備納米碳酸鈣的方法，以氯化鈣溶液為原料，采用微電解系統進行電解反應，利用陽離子交換膜的選擇性鈣離子遷移，在陰極室獲得高純氫氧化鈣懸浮液，以含CO2氣體為碳化劑，在晶型控制劑、分散劑的協同作用下，將氫氧化鈣懸浮液碳化結晶形成穩定納米級碳酸鈣粒子，再經分離干燥制得納米碳酸鈣終產品。陽極室形成的氯循環回到上游濕法萃取工藝進行利用，陰極室產生的氫逸出收集純化可得高純氫氣。本發明解決礦山尾礦石或大理石邊角剩余物的回收利用問題，是實現“重質碳酸鈣回收—鈣質純化—制備納米碳酸鈣”重要手段，無高溫煅燒、利用清潔能源、CO2實現生態內循環，是一種高效清潔生產納米級粉體材料的方法。
一種利用電石渣制備微粉碳酸鈣的裝置及方法
申請人：沈陽鑫博工業技術股份有限公司
摘要：一種利用電石渣制備微粉碳酸鈣的裝置及方法，裝置包括精制單元、碳化單元、增濃壓濾單元及干燥單元，精制單元包括強磁磁選機、混合攪拌槽、第一水力旋流器、浮選攪拌槽及浮選機，碳化單元包括至少兩組碳化槽，增濃壓濾單元包括濃縮機、第二水力旋流器及壓濾機，干燥單元包括烘干打散機及產品收集器。方法為：利用強磁磁選機脫除原料中鐵化物；利用混合攪拌槽制備電石渣漿料；利用第一水力旋流器對漿料除雜；在浮選攪拌槽內調整漿料PH值；在浮選機內對漿料脫硅脫碳；在碳化槽內制備碳酸鈣漿液；在濃縮機內提高碳酸鈣漿液濃度；利用第二水力旋流器對漿料進一步增濃；通過壓濾機對漿液脫水制備碳酸鈣濾餅；對碳酸鈣濾餅干燥打碎形成微粉碳酸鈣。
一種具有微米-納米復合結構的珊瑚狀碳酸鈣的制備方法
申請人：賀州學院; 蘭州交通大學
摘要：本發明屬于碳酸鈣制備領域，具體涉及一種具有微米 納米復合結構的珊瑚狀碳酸鈣的制備方法。所述方法包括以下步驟：1)反相微乳液的制備：將水、油、助表面活性劑和表面活性劑按體積比充分混合配制成澄清的反相微乳液；2)珊瑚狀碳酸鈣的制備：在攪拌狀態下，將二氧化碳通入步驟1)的反相微乳液中反應一定時間，直至不再產生沉淀，然后停止通入二氧化碳氣體，結束攪拌，在室溫下靜置、陳化后離心分離，將所得沉淀進行烘干即得所述珊瑚狀碳酸鈣。本發明制備的珊瑚狀碳酸鈣具有類荷葉表面的納米 微米雙重結構，可以作為新型的超疏水材料，具有廣闊的應用前景。
多孔超細碳酸鈣的制備方法
申請人：賀州學院
摘要：本發明公開了一種多孔超細碳酸鈣的制備方法包括如下步驟：a、將脂肪醇聚氧乙烯醚羧酸鈉和醇混合均勻后，再加入油相混合，然后加入鈣鹽溶液，得到鈣鹽微乳液；b、將脂肪醇聚氧乙烯醚羧酸鈉和醇混合均勻后，再加入油相混合，然后加入碳酸鹽溶液，得到碳酸鹽微乳液；c、將步驟a得到的鈣鹽微乳液與步驟b得到的碳酸鹽微乳液混合均勻，再加入晶核促進劑與分散劑，攪拌均勻，經陳化、破乳、洗滌、離心分離、干燥處理后，即得到粉末狀多孔超細碳酸鈣。本發明以脂肪醇聚氧乙烯醚羧酸鈉為表面活性劑，采用反相微乳液法制備的多孔超細碳酸鈣，具有制備工藝簡單、效果好、環境友好等特點。
一種改性納米碳酸鈣的制備方法
申請人：廣西夏陽環保科技有限公司
摘要：本發明公開了一種改性納米碳酸鈣的制備方法，其先將生石灰和水按比例攪拌混合，然后加入EDTA后繼續攪拌過150～200目篩后過濾除渣，得到石灰漿備用；然后將單寧酸與去離子水混合后得到溶液A，接著在攪拌條件下向溶液A中加入聚乙烯醇后加熱至85～90℃，恒溫3～5h后自然冷卻至20～25℃，得到水凝膠；再將石灰漿和水凝膠混合得到混合液B，接著向混合液B中加入二氧化碳進行碳化反應，然后加熱混合液B至50～60℃恒溫，再向混合液B中加入硬脂酸、尿素和淀粉攪拌混合2～5h，過濾干燥后得到改性納米碳酸鈣。采用本方法可以改善和控制納米碳酸鈣產品的晶型，獲得比表面積大，呈現疏松多孔的納米碳酸鈣產品。

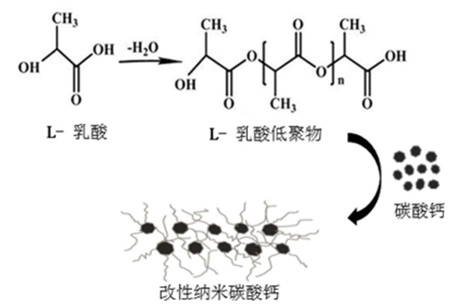

一種改性納米碳酸鈣及其制備和應用
申請人：東華大學
摘要：本發明涉及一種改性納米碳酸鈣及其制備和應用，所述改性納米碳酸鈣以包含L 乳酸低聚物、納米碳酸鈣的原料，通過將L 乳酸低聚物接枝納米碳酸鈣獲得。本發明的納米碳酸鈣在聚乳酸中有較好的分散性和穩定性，增加了納米碳酸鈣的添加量，降低了聚乳酸材料成本，顯著改善了材料的力學性能，且促進了其天然自降解特性。

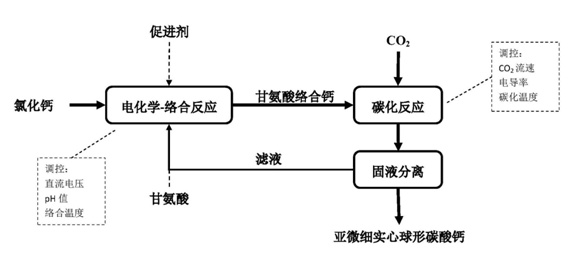

一種氯化鈣制備亞微細實心球形碳酸鈣的方法
申請人：廣西科學院
摘要：本發明提出一種氯化鈣制備亞微細實心球形碳酸鈣的方法，該方法以氯化鈣溶液為原料，采用電化學 絡合反應技術制備甘氨酸絡合鈣，再經與CO2發生碳化反應獲得亞微細實心球形碳酸鈣。方法中主要通過控制直流電壓、絡合反應溫度、絡合反應pH值、碳化反應溫度、CO2流速、碳化電導率等條件來實現制備亞微細實心球形碳酸鈣，本發明解決了礦山尾礦石或大理石邊角剩余物的回收利用問題，是實現“重質碳酸鈣回收——鈣質純化——制備功能化碳酸鈣”重要手段，主要特點是利用廢棄剩余物、無高溫煅燒、利用清潔能源、CO2實現生態內循環，是一種清潔生產亞微細實心球形碳酸鈣粉體材料的方法。實現碳酸鈣產業的高效綜合利用，并解決制約碳酸鈣產業發展的生態環保問題。
一種氧化鋅包覆碳酸鈣的納米材料及其制備方法
申請人：江南大學; 江西華明納米碳酸鈣有限公司
摘要：本發明公開了一種氧化鋅包覆碳酸鈣的納米材料及其制備方法，屬于新型無機非金屬材料技術領域。本發明以碳酸鈣納米顆粒為核，對碳酸鈣@氧化鋅核殼功能納米粉體材料的制備進行研究，公開了一種水熱法聯合熱處理法制備CaCO3@ZnO核@殼結構復合納米顆粒的方法。本發明制備得到的CaCO3@ZnO核@殼結構復合納米顆粒碳酸鈣表面完全被氧化鋅覆蓋，氧化鋅呈線片狀，包覆效果良好。此外，本發明提供的制備方法簡單，適用于規模化的生產，能夠有效降低鋅資源的使用量。
注：信息來源國家知識產權局，中國粉體網編輯整理/三昧。
圖片非商業用途，存在侵權告知刪除！
