中國粉體網訊 前不久，網絡上有一位朋友咨詢中國粉體網編輯有關碳酸鈣的用途。據他透露，他們正在研發一種可以替代碳酸鈣的材料，碳酸鈣的有些應用領域，這種材料將來可能更適用。碳酸鈣性能好、成本低，從來都是碳酸鈣替代其它材料，哪有什么材料能替代它！因此，筆者就沒有在意他說的到底是何種材料。

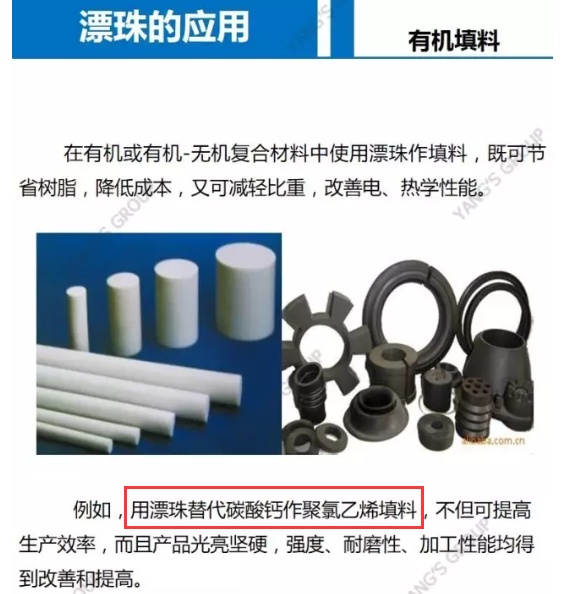

近日，筆者在學習硅質材料的相關知識時，偶然發現了清華大學楊金龍教授課題組發布的一份資料里顯示如下：
（圖片來源：清華大學楊金龍教授課題組）
漂珠是種什么材料？

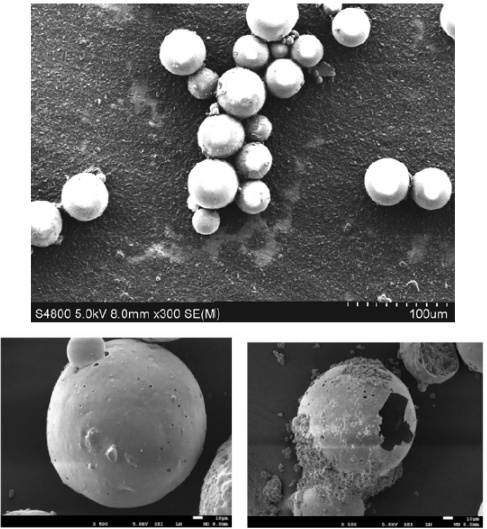

漂珠SEM形貌

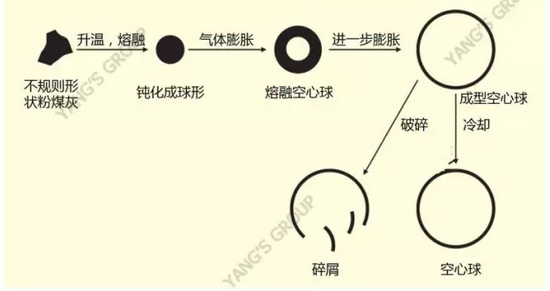

上圖即是漂珠的SEM形貌。據中國粉體網編輯的了解，對于漂珠形成的機理已有眾多報道，但并不統一，多數人認為粉煤灰中的漂珠，是煤粉進入鍋爐中燃燒，高溫作用下，煤渣通過釋放部分水分，排出內部氣體，表面氧化，燃燒等諸多復雜的反應后，又經過多次冷熱交替的過程而形成。
（圖片來源：清華大學楊金龍教授課題組）
簡單地說，粉煤灰是燃煤火力發電廠排出的固體廢棄物，漂珠是從粉煤灰中提取的一種空心微珠，約占粉煤灰中總量的1％～3％左右。
漂珠具有哪些特別的性質？
物理性質：漂珠一般為空心玻璃微珠，球壁一般厚度為微珠直徑的5%~8%，熔點大于1300℃，粒徑約1~250μm，電阻率隨溫度的升高而增加，電阻率較高和阻熱效應好，熱傳導系數為0.1~0.2W/(M•K)，親水，多呈灰白色，含少量深色顆粒物質，其堆積密度為0.3g/cm3左右，表面有珍珠或玻璃光澤，半透明。 Fe2O3等雜質影響漂珠的白度，含雜量越高，顏色越深，最好的漂珠為銀白色。
漂珠可以承受大于300℃的溫度，與一般電絕緣性良好的材料不同，漂珠擁有在高溫條件下溫度與絕緣電阻成反比的特性，非常罕見。
化學性質：漂珠主要由SiO2、Al2O3和Fe2O3組成，此外還含有微量的MgO、CaO及K2O等，在其主要礦物組成結晶相和玻璃相中，硅酸鹽玻璃相含80%~85%，結晶成分為石英和莫來石。

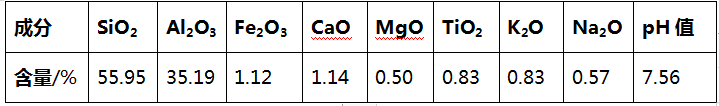

河北某企業生產的漂珠產品的主要成分
漂珠在10％的鹽酸、硫酸、硝酸、氫氧化鉀等強酸堿溶液中反應24ｈ的質量損失為1.07％～2.15％，在１％的氫氟酸中損失11.58％，因此漂珠對一般強酸強堿均有很強的耐蝕性，因而可用于耐酸堿（氫氟酸除外）要求較高的特殊工程中。
漂珠可以用在哪些領域？
（1）隔熱材料
漂珠具有中空的特性，熱導率較小且有很好的絕緣效果，將其壓制成隔熱磚用作爐襯，隔熱性能優于硅酸鋁纖維，環保節能。
漂珠也可以應用在鑄造行業中，作為盛貯鋼水的保溫帽。據中國粉體網編輯的了解，我國在1984年首次成功研制出漂珠保溫帽，加入漂珠后的保溫帽在抗壓強度和耐火度方面都有顯著的提高，且導熱系數和恒溫線變化比率很小，這一發現提高了鋼件出品率也節約了鋼水成本。
另外，將漂珠作為原料，還可以制作成保溫涂料。隔熱效果優良，在低溫、常溫和高溫環境下都適用。現已應用于電力、化工和化學等諸多部門中，并批量生產。
（2）耐火材料
據悉，漂珠耐火涂料在二十世紀八十年代初期由我國研制出來，用其制成的耐火涂料導熱系數很低且絕緣性較好，具有較高的耐火度。將其在相同溫度與普通無機耐火涂料相比，溫差高達20℃~50℃。漂珠在高溫下具有不燃、不變形及無煙等特點，屬于高級耐火阻燃無機非金屬材料，是防火阻燃涂料生產的良好的填料。
1986年，我國研制出漂珠耐火絕熱板，主要應用于鋼鐵行業。漂珠絕熱板耐鋼液腐蝕、具有較好的保溫效果、無毒無害。生產出來的鋼制品成坯率較高，且表面光滑，縮孔小。
（3）填料
漂珠可以作為補強劑加入到橡膠中，改善天然橡膠和合成橡膠力學性能差和強度較低的缺點。且漂珠的成本較低，它的應用會帶來較好的經濟效果。研究表明：在天然橡膠中可以用漂珠代替炭黑作為補強劑，而在合成橡膠中可以同時添加炭黑和漂珠，減少炭黑的添加量，降低成本。
漂珠還可以作為塑料填充材料，加入漂珠后的塑料在絕緣性、強度和穩定性方面均有提高，同時又降低了基體密度，性能很優異。
漂珠的吸水率較低，約為5％，水滴在漂珠上呈露珠狀，說明漂珠具有良好的防水性能，可作為防水涂料的填料。
（4）其它
用粉煤灰漂珠或改性漂珠作填料，已研制出具有低熱傳導系數、高反射率、高耐磨、高阻燃以及高耐候性能的干粉反射隔熱保溫涂料，耐候性強、耐火性能好且具有防腐、以及耐酸堿能力，在涂層很薄時，依然具有很好的抗雷擊性能的抗雷擊導電涂料。
漂珠也需要表面改性？
根據應用要求，需要有目的性地改變漂珠的表面物理性質或賦予其新的功能，以滿足現代新材料，新工藝和新技術發展的需要。漂珠的表面改性大多采用在溶液中發生化學反應的方法。其中應用較多且效果理想的有非均相沉淀法、溶膠-凝膠法、化學浸漬法和化學鍍法。
（1）非均相沉淀法：是將漂珠置于蒸餾水中，以硫酸鈦為鈦源，利用其水解作用，使其在事先預熱的蒸餾水中發生水解，加入適量的表面活性劑，并用酸堿調和劑調節pH值，反應一段時間后將漂珠進行水洗，水洗7遍以后，利用熱處理爐在500℃~800℃煅燒2h，即可在漂珠表面包覆一層TiO2薄膜。
（2）溶膠—凝膠法：是將酞酸丁酯作為鈦源，以乙醇作為溶劑，濃硝酸作為酸度調和劑，反應物酞酸丁酯、乙醇、H2O、HNO3、以一定的比例進行配比。將漂珠加入酞酸丁酯溶液中水解，再攪拌15min。將漂浮在液面上的漂珠收集起來，在烘干箱中70℃烘干。然后在熱處理反應爐煅燒3h，溫度控制在600℃，而后冷卻至室溫，再用同樣方法再煅燒一次，即可得到TiO2薄膜。
（3）化學浸漬法：是將預熱過的漂珠置于Fe(CO)5溶液中，發生反應生成Fe和FeO，再經過熱處理后Fe生成Fe2O3。
（4）化學鍍：是在化學溶液中滴加還原劑，金屬離子在還原劑的作用下，自催化還原，脫離金屬表面并沉積在目標基體表面的過程。有時也被叫做無電解鍍或者自催化鍍。主要利用氧化還原反應在漂珠表面鍍銅。
小結
漂珠由部分煤渣形成，獲取極其方便且價格低廉，將其回收并研究其新的用途，變廢為寶，有較高的經濟效益及環境效益。
參考資料：
梁巖：漂珠的表面改性及漂珠復合涂層制備
辛銀花：漂珠在涂料行業中的應用
注：圖片非商業用途，存在侵權告知刪除！
