中國粉體網(wǎng)訊 近日，中國科學院上海光學精密機械研究所高功率激光單元技術(shù)實驗室提出了一種基于溶膠凝膠法結(jié)合石英管內(nèi)壁涂覆與熔融拉錐工藝的光纖制備新方案。研究團隊利用該方案，在高SiO2含量玻璃光纖中實現(xiàn)Yb3+離子高濃度摻雜。相關(guān)成果發(fā)表于《光學與激光技術(shù)》(Optics & Laser Technology)。
自20世紀90年代提出單頻激光這一概念以來，單頻激光技術(shù)不斷取得顯著進展，并且取得越來越廣泛的應(yīng)用。稀土摻雜單頻激光器通常要求高濃度的稀土離子摻雜。然而，高SiO2含量的玻璃基質(zhì)因其結(jié)構(gòu)特性難以實現(xiàn)稀土離子高摻，商用SiO2光纖中Yb3+離子的摻雜水平通常低于1wt%。
研究團隊提出的光纖制備新方案主要分為三個步驟：石英管內(nèi)壁涂覆、膜層的熱處理、二次熔融拉錐過程。利用該方案，團隊成功制備得到~1.03μm高SiO2含量玻璃有源光纖，Yb3+摻雜濃度高達5.7wt%，激光輸出的信噪比高達70dB。制得的光纖很容易與商用石英基無源光纖器件（如光纖光柵）熔接。
該方案克服了高SiO2含量玻璃光纖中Yb3+離子溶解率低的問題，有望應(yīng)用于制備短腔高增益石英基光纖。研究團隊指出，該方案中只要該組分溶膠能夠成功制備得到且具有良好的分散性，光纖的纖芯組成可以替換為任何高稀土摻雜組分。因此，該方案將對制備±1um、±1.5um甚至±2um石英基單頻種子激光器均具有參考意義。
相關(guān)研究得到國家自然科學基金和上海國際合作基金的支持。

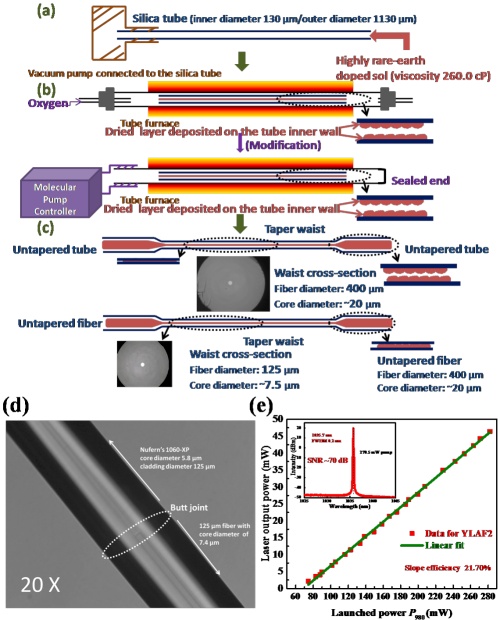

(a)(b)(c)稀土高摻石英包層光纖的制備流程圖
(d)自制光纖與商用石英基無源光纖組件熔接的顯微拍圖
(e)激光輸出
（中國粉體網(wǎng)編輯整理/山川）
注：圖片非商業(yè)用途，存在侵權(quán)告知刪除
