中國粉體網(wǎng)訊 非金屬礦是相對于金屬礦而言的礦物總稱。已經(jīng)探明的非金屬礦物達91種。科學、高效地綜合開發(fā)和利用非金屬礦物資源，是非金屬礦加工行業(yè)的必然發(fā)展趨勢。
煅燒是天然化合物或人造化合物的熱離解或晶形轉(zhuǎn)變過程，此時化合物受熱離解為一種組成更簡單的化合物或發(fā)生晶形轉(zhuǎn)變。煅燒作業(yè)可用于直接處理礦物原料以適于后續(xù)的工藝要求，也可用于化學選礦后期處理以制取化學精礦，滿足用戶對產(chǎn)品的要求。影響煅燒過程的主要因素為煅燒溫度、氣相組成、化合物的熱穩(wěn)定性等。
◆石灰石煅燒
石灰石的主要成分是碳酸鈣，經(jīng)過煅燒制成生石灰可用于制備電石、灰鈣粉、石灰膏、輕質(zhì)碳酸鈣等產(chǎn)品，是重要的工業(yè)原料。煅燒是石灰石生產(chǎn)中很關(guān)鍵的一道工序。煅燒的好壞對后續(xù)產(chǎn)品的質(zhì)量影響很大。
由于石灰石原礦石形狀不規(guī)則，很難達到煅燒要求；粒度分布廣，難以保證煅燒的質(zhì)量；雜質(zhì)含量高，影響產(chǎn)品的質(zhì)量，因此需要對不達標的石灰石進行預處理。預處理包括破碎、清洗和分級。
◆高嶺土煅燒
高嶺土又稱瓷土，其主要礦物是高嶺石類礦物。經(jīng)過煅燒的高嶺土具有優(yōu)良的光散射能力和特殊的油墨吸收性，以及更好的收縮性、阻燃性、吸濕性和更高的強度、電阻率，用于造紙、塑料、電網(wǎng)改造、建筑等行業(yè)，可以大大提高這些材料的使用性能。
高嶺土在加熱過程中會發(fā)生脫水、分解、析出新物相等物化變化，較為復雜，一般認為，高嶺土在加熱過程主要包括兩個階段：脫水階段和脫水后產(chǎn)物的轉(zhuǎn)化階段。

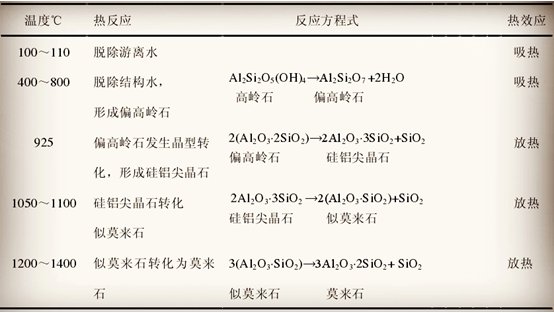

高嶺土煅燒機理
◆黑滑石煅燒
滑石是一種具有良好絕緣、耐熱、吸附、潤滑等性能的重要非金屬礦物材料。我國的滑石儲量巨大，但是中低品位的黑滑石居多。黑滑石加工的主要目的是提高其白度，除去黑滑石成分中所含有機碳。研究證實，黑滑石經(jīng)過一定溫度和時間條件的煅燒，能轉(zhuǎn)化為白度要求的高品質(zhì)滑石。
煅燒溫度對黑滑石煅燒增白影響效果圖

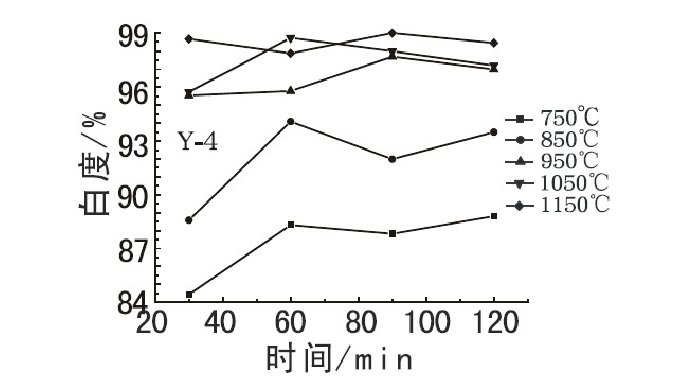

煅燒時間對黑滑石煅燒增白影響效果圖
董新營在《黑滑石煅燒加工工藝及關(guān)健設(shè)備研究》一文中，對黑滑石煅燒工藝中的成球、動態(tài)煅燒關(guān)健技術(shù)和設(shè)備進行研究。經(jīng)過分析研究，認為黑滑石煅燒工藝流程為先細磨、再煅燒、后超細，在黑滑石進入回轉(zhuǎn)窯煅燒前對黑滑石粉進行造粒成球處理。

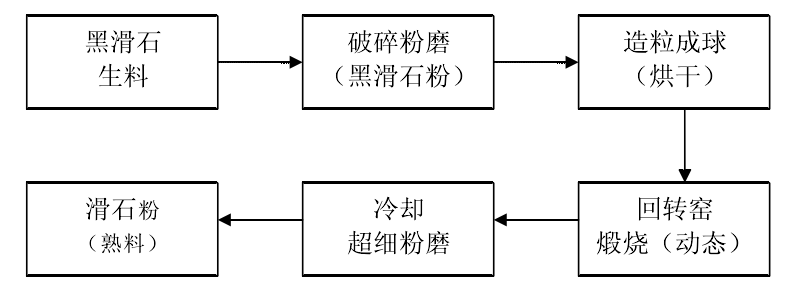

黑滑石煅燒加工工藝流程
該煅燒加工工藝非常適合于高純、高白煅燒滑石微粉的生產(chǎn)，且生產(chǎn)規(guī)模化，可以實現(xiàn)提高產(chǎn)量、降低成本和環(huán)保節(jié)能的目的。
◆硅藻土煅燒
硅藻土是海洋內(nèi)或湖泊里生長的藻類死亡后的殘骸積沉到水底以后，經(jīng)自然變化作用，逐漸形成的非金屬礦物質(zhì)。其基本組分是含水的非晶質(zhì)二氧化硅，具有多孔性、密度小、比表面積大、強吸附性和耐高溫等優(yōu)良品質(zhì)，這些理化特性在新材料領(lǐng)域中得到了廣泛應(yīng)用。

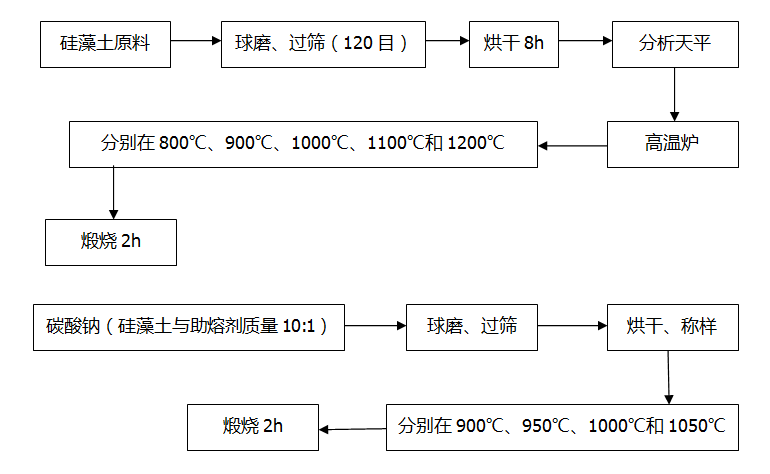

米增財?shù)仍凇豆柙逋领褵幚砑捌淇紫缎阅苎芯俊芬晃闹校\用煅燒法以及添加助溶劑預處理手段，來探究其高溫燒結(jié)下能否保持一定原始孔隙吸附性能。
結(jié)果表明，在800℃和900℃處理下硅藻土的平均孔徑增大，1000℃煅燒處理晶體結(jié)晶度增加，顆粒熔融液相產(chǎn)生，原始孔隙熔化縮小，比表面積和孔徑分布呈現(xiàn)縮小趨勢。硅藻土添加助熔劑煅燒處理，在950℃較低溫度下材料形成熔融玻璃化產(chǎn)物，煅燒溫度進一步提高顆粒開始嚴重熔融，孔隙特征損失明顯。
◆菱鎂礦煅燒
菱鎂礦屬碳酸鹽類，方解石族，化學式為MgCO3，晶體屬三方晶系的碳酸鹽礦物。菱鎂礦礦床的成因主要為沉積變質(zhì)型、風化殘積型和熱液交代型3種礦床。菱鎂礦常為致密塊狀集合體，呈無色或白色，有時略帶淺黃色、淺灰色或因其他雜質(zhì)的影響呈淺粉紅色。
菱鎂礦的選冶加工示意圖
MgCO3加熱到700℃時，分解為MgO和CO2；加熱到700~1000℃時，成為輕燒鎂砂；加熱到1400~1800℃時，成為重燒鎂砂；加熱到2500~3000℃時，重燒鎂砂轉(zhuǎn)化為電熔鎂砂。

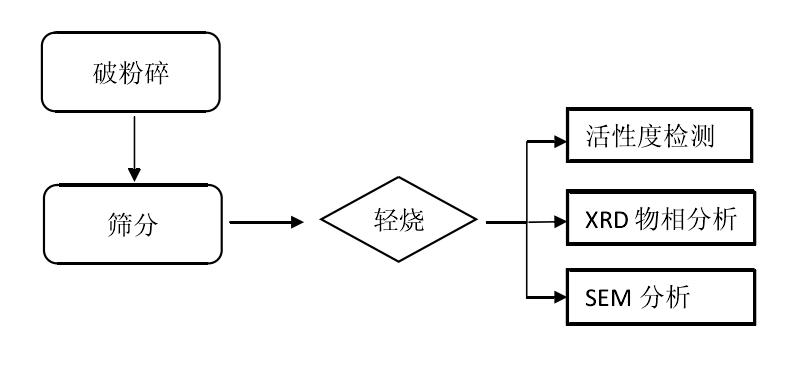

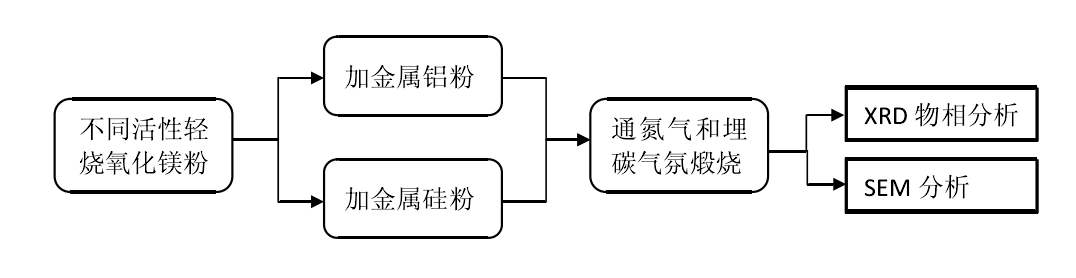

制備輕燒鎂粉工藝流程圖
制備燒結(jié)鎂砂工藝流程圖
◆磷石膏煅燒
磷石膏石濕法磷酸生產(chǎn)工藝產(chǎn)生的副產(chǎn)品，其主要成分為CaSO4•2H2O、CaSO4•1/2H2O及CaSO4，還含有一些雜質(zhì)如有機物、氟、P2O5及少量金屬（鉀、鈉、錳、鐵等）。濕法磷酸工藝生產(chǎn)1t磷酸產(chǎn)生4.5~6t磷石膏，我國磷肥行業(yè)快速發(fā)展，磷石膏的排放量隨之增加。現(xiàn)用的建筑石膏以天然石膏為主，磷石膏中鐵和有機物等雜質(zhì)使其白度降低，在建材領(lǐng)域使用受限，故磷石膏作為建筑材料代替天然石膏的關(guān)鍵技術(shù)是除雜。具體有煅燒、堿改性、酸改性、水洗、篩分等方法。

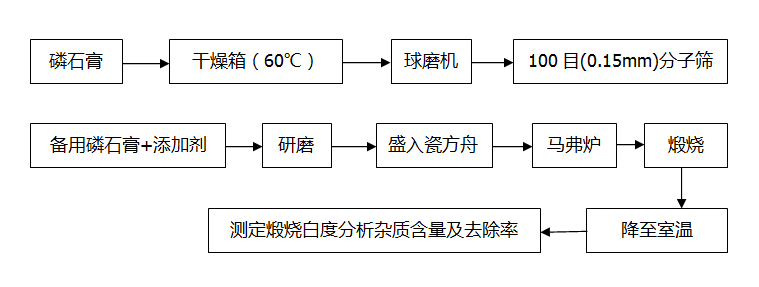

方官濤等在《磷石膏煅燒過程中添加劑對其雜質(zhì)和白度影響》一文中，對磷石膏進行球磨、篩分，考察了煅燒溫度、煅燒時間、添加劑量對磷石膏中鐵、有機碳的脫除情況及磷石膏白度的影響進行試驗。
結(jié)果表明：煅燒條件為溫度475℃、時間2h，隨添加劑量增加，白度逐漸增大，加入NH4Cl2%與磷石膏充分研磨進行煅燒，磷石膏白度由26.8%升高到87.12%，鐵去除率達到96.61%，有機碳去除率為44.90%。
◆伊利石煅燒
伊利石是一種富含鉀的云母類粘土礦物。我國伊利石資源豐富，主要分布在河南、浙江、吉林、內(nèi)蒙古、甘肅等地，吉林省安圖縣的伊利石資源十分豐富，已探明儲量達到1.4億t。
孫世陽曾以伊利石為研究對象，采用伊利石泥漿為原料進行伊利石漂白試驗的研究工作。研究了亞硫酸氫鈉—鋅粉漂白工藝、保險粉漂白工藝和煅燒漂白工藝對漂白效果的影響。結(jié)果表明，伊利石白度由原礦的72%提高到80%、80.12%和81.2%。與亞硫酸氫鈉—鋅粉漂白工藝和保險粉漂白工藝相比，煅燒工藝漂白可節(jié)約成本14%以上。

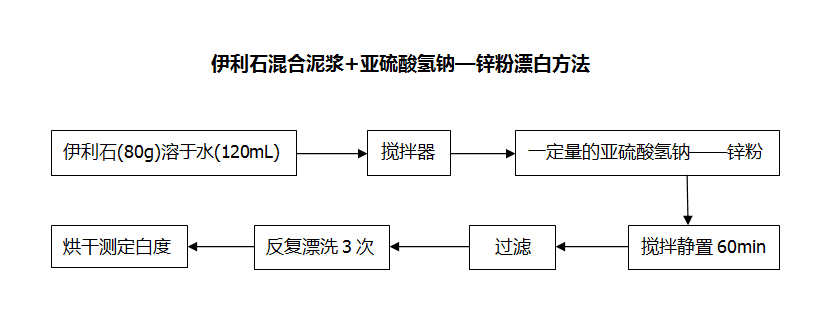

伊利石混合泥漿+亞硫酸氫鈉—鋅粉漂白方法

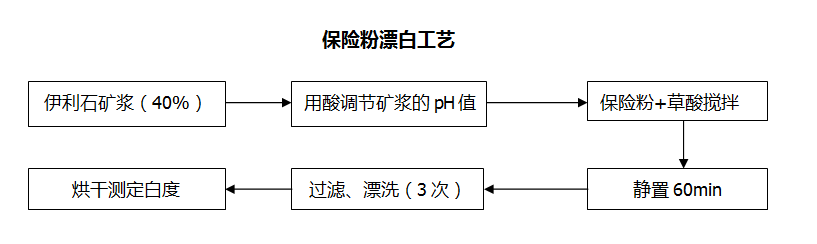

保險粉漂白工藝

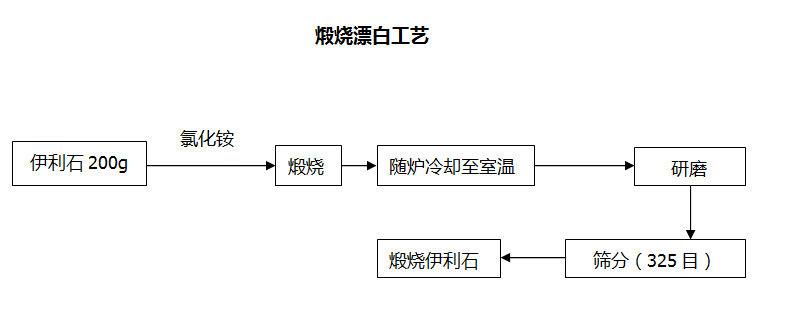

煅燒漂白工藝
◆蛇紋石煅燒
蛇紋石是一種含水的富鎂硅酸鹽礦物的總稱。我國的蛇紋石資源豐富。其主要成分是硅酸鎂，常伴生有鐵、鎳、鈷、鉻及少量的鉑族元素（如鉑、銠、銥）等。

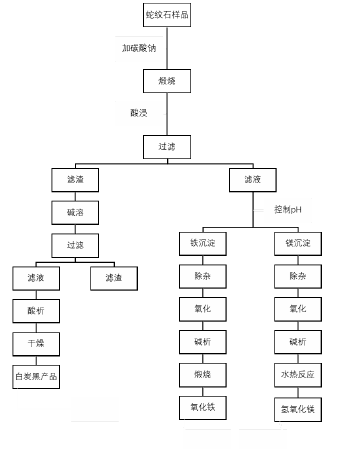

綜合利用蛇紋石有效成分的工藝流程圖
近年來對蛇紋石的開發(fā)利用范圍逐年擴大，但目前國內(nèi)對蛇紋石的綜合提取和富集的研究以及復合工藝流程的設(shè)計仍然很少，缺乏對實現(xiàn)生產(chǎn)工藝綠色化、最終產(chǎn)品的高質(zhì)量、高附加值以及中間副產(chǎn)物的循環(huán)回收利用等方面的深入研究。
◆蛋白土煅燒
蛋白土又稱蛋白石，是一種含水非晶質(zhì)或膠質(zhì)的活性二氧化硅，其主要化學組成為SiO2,含水量為1%~14%,還含有少量Fe2O3、Al2O3、MgO、CaO、K2O、NaO和有機質(zhì)等。目前主要分布于我國黑龍江嫩江流域、大興安嶺地區(qū)和新疆北屯地區(qū)。

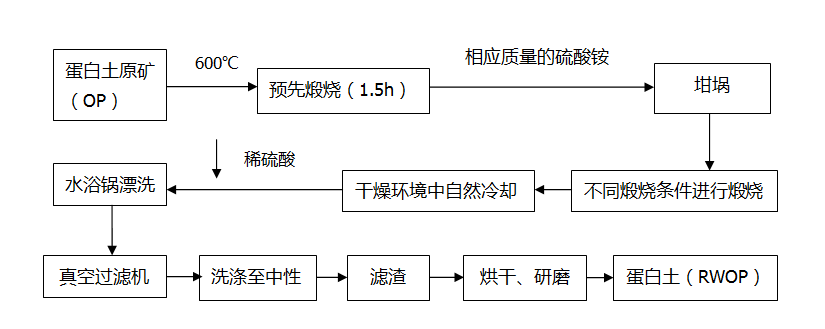

劉陽鈺等在《蛋白土硫酸銨煅燒增白工藝研究》一文中，首次采用預先煅燒的方法去除蛋白土中有機雜質(zhì)并將其中所含有的鐵元素轉(zhuǎn)化為Fe2O3，然后采用硫酸銨煅燒法來增白預先煅燒后的蛋白土。
結(jié)論：煅燒溫度500℃、硫酸銨添加量為蛋白土質(zhì)量的200%、煅燒時間為1h、升溫速度為5℃/min，此條件下，蛋白土的白度由原礦的22.1%提高到86.5%，F(xiàn)e2O3含量由原礦的2.54%降至0.09%。經(jīng)硫酸銨煅燒增白后的蛋白土所含鐵、鋁雜質(zhì)下降，純度顯著提高，SiO2含量從煅燒前的73.18%提高到88.79%，且煅燒后蛋白石的片狀結(jié)構(gòu)未被破壞。
◆凹凸棒石黏土煅燒
凹凸棒石黏土又名破縷石或縷縞石，我國學者許冀泉根據(jù)凹凸堡的諧音將這種礦物命名為“凹凸棒石”。在礦物學上，凹凸棒石黏土隸屬于海泡石族，是一種含水豐富Mg、Al的硅酸礦物鹽，其主要成分為凹凸棒石，另外還含有蒙脫石、伊利石、高嶺土、海泡石、蛋白石、石英、水云母等礦物。
◆白云石煅燒
白云石（CaCO3•MgCO3）是一種重要的冶金、建材及化工原料，廣泛應(yīng)用于金屬鎂制備（皮江法）、高爐煉鐵（熔劑）、生產(chǎn)堿性耐火材料、玻璃、陶瓷、鈣鎂磷肥和硫酸鎂等工業(yè)過程。白云石煅燒是皮江法煉鎂的第一步，也是煉鎂全流程中最大的由原料導致的CO2直接排放源，該過程發(fā)生的化學反應(yīng)如下：
回轉(zhuǎn)窯是傳統(tǒng)白云石煅燒的主要裝備，在煅燒過程中窯體連續(xù)轉(zhuǎn)動，使物料與高溫煙氣充分接觸。蔣濱繁等在《基于CO2循環(huán)的低碳高效白云石煅燒新工藝》一文中，針對白云石煅燒過程中 CO2 排放嚴重等問題，構(gòu)建了基于 CO2 循環(huán)載熱與資源化回收的白云石低碳煅燒豎窯新工藝。

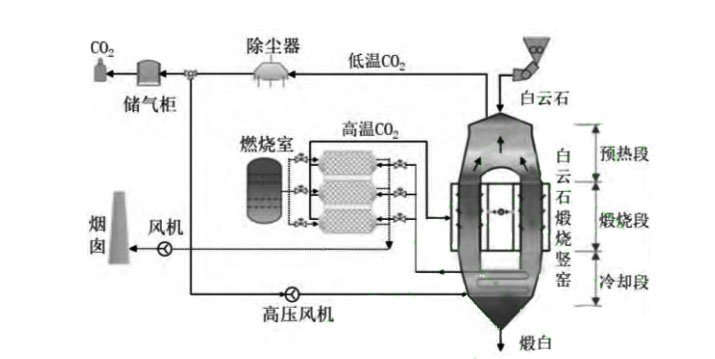

產(chǎn)物氣循環(huán)煅燒白云石與CO2資源化回收新工藝
參考文獻：
董新營.黑滑石煅燒加工工藝及關(guān)健設(shè)備研究
劉陽鈺等.蛋白土硫酸銨煅燒增白工藝研究
陳鳴.蛇紋石有效成分的綜合利用
方官濤等.磷石膏煅燒過程中添加劑對其雜質(zhì)和白度影響
孫世陽.伊利石漂白工藝研究
張子英等.菱鎂礦的加工利用現(xiàn)狀及建議
米增財?shù)?硅藻土煅燒處理及其孔隙性能研究
蔣濱繁等.基于CO2循環(huán)的低碳高效白云石煅燒新工藝
