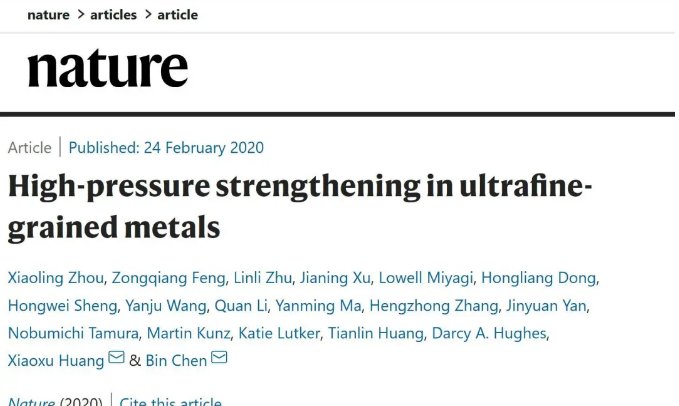

中國粉體網訊 近日，重慶大學材料學院黃曉旭教授團隊與北京高壓科學研究中心陳斌研究員團隊等合作，在《Nature》上發表題為“High pressure strengthening in ultrafine-grained metals（超細晶金屬的高壓強化）”的研究成果，黃曉旭教授為共同通訊作者，重慶大學為共同通訊單位，材料學院青年教師馮宗強為共同第一作者，黃天林副教授為共同作者。該研究成果是重慶大學在材料科學領域，繼2019年7月作為通訊單位在《Science》上發表研究成果之后的又一重要進展。
研發具有更高強度的材料是材料科學追求的重要目標之一。材料的強度與其微觀組織特征密切相關。通常，材料的微觀組織單元（稱為“晶粒”）越細小，其強度就越高，這一規律也正是研究納米材料的主要驅動力。但是，過去二十年來，許多計算機模擬研究和部分實驗研究表明，當晶粒小于某個臨界尺寸（約10到15納米）時，進一步細化晶粒，材料的強度不僅不提高，反而會下降。
一般認為這一軟化現象是由于納米材料中晶粒之間的界面的滑動主導了其塑性變形所致。然而，由于高質量大尺寸納米晶材料制備的困難，很難準確測量晶粒尺寸小于15納米材料的機械性能，所以對于晶粒尺寸更細的納米金屬而言，其強度與晶粒尺寸關系的建立仍需要最直接和可靠的實驗數據。
在本研究工作中，研究人員首次將地球科學研究領域的高壓實驗方法引入到了納米材料研究中，創造性地解決了納米材料強度表征的技術難題。首次報道了晶粒尺寸在10納米以下的納米純金屬的強化現象。通過對納米純金屬鎳進行高壓變形研究，發現其強度隨著晶粒尺寸減小持續提高，而且更為吃驚的是，晶粒尺寸越小其強化效果越顯著。
在所研究的最小晶粒尺寸（3納米）樣品中，獲得了4.2 GPa的超高屈服強度，比常規商業純鎳強度提高了10倍。塑性計算模擬和透射電子顯微鏡分析表明，高壓變形抑制了納米材料中的晶界滑動，并促進了起強化作用的晶體缺陷（位錯）的儲存，從而導致高壓細晶強化。
上述發現將會進一步刷新人們對納米材料強化中臨界晶粒尺寸現象的認識，重新激發通過調控材料的晶粒尺寸和微觀結構獲得超強金屬的探索。
（中國粉體網編輯整理/漫道）
注：圖片來源于網絡，存在侵權告知刪除！
