中國粉體網(wǎng)訊 石墨烯氣凝膠，經(jīng)由石墨烯片層三維搭接、組裝而來的石墨烯宏觀體材料，具有三維連續(xù)多孔網(wǎng)絡結構，表現(xiàn)出高比表面積、高孔隙率、優(yōu)異導電性能及電化學行為，在能源存儲、傳感、吸附、復合材料等領域有重要應用前景。然而，目前常規(guī)石墨烯氣凝膠的三維組裝以石墨烯片層間的“面-面”局部搭接方式為主，進而形成具有三維無規(guī)連續(xù)多孔網(wǎng)絡。石墨烯片層間的這種“面-面”堆垛-搭接方式，是一種無規(guī)、隨機組裝，往往會使得部分石墨烯片層形成類石墨結構，造成石墨烯本征性能（如比表面積、力學、電學等）損失。此外，傳統(tǒng)石墨烯氣凝膠所具有的這種無規(guī)三維多孔網(wǎng)絡還引入高界面電阻及曲折離子通道問題，對電化學行為中的電荷-離子傳輸及有效電化學活性面積維持帶來負面影響，成為制約石墨烯材料在電化學能源器件中應用的瓶頸。因此，如何設計新的石墨烯組裝策略，制備高性能石墨烯氣凝膠材料，仍是一個重要挑戰(zhàn)。
針對石墨烯氣凝膠目前存在的問題，中國科學院蘇州納米技術與納米仿生研究所張學同研究員領導的氣凝膠團隊通過“局部氧化刻蝕”在氧化石墨烯片層上進行造孔，獲得孔洞氧化石墨烯，隨后將孔洞氧化石墨烯與還原劑分散液高度濃縮，實現(xiàn)其液晶化，進一步經(jīng)原位溶膠凝膠及超臨界干燥獲得各向異性“孔洞石墨烯”氣凝膠，如圖1所示。所得各向異性“孔洞石墨烯”氣凝膠由孔洞石墨烯片層經(jīng)有序排列而成，表現(xiàn)出規(guī)整的三維多孔網(wǎng)絡（規(guī)整的孔道/孔壁及孔壁上的大量微孔）、低密度（42-55 mg cm-3）、高導電性（~165 S m-1）、高比表面積（537~837 m2 g-1）等諸多優(yōu)點。最后將該氣凝膠作為電極材料，輔以共晶混合物“水-甲酰胺”作為低溫電解液，構建出可在溫度低至零下40 °C的環(huán)境中正常工作的柱狀低溫熱電化學池，表現(xiàn)出低離子傳輸阻力（15.7 Ω）及高輸出功率（3.6 W m-2）。當15個熱電化學池進行串聯(lián)組裝成器件時，可實現(xiàn)~2.1 V電壓的穩(wěn)定輸出，在低溫能源器件應用中表現(xiàn)出重要應用前景。
相關成果以“High-Efficiency Cryo-Thermocells Assembled with Anisotropic Holey Graphene Aerogel Electrodes and a Eutectic Redox Electrolyte”為題發(fā)表在國際著名期刊《先進材料》（Advanced Materials，2019，1901403）上。博士生李廣勇、碩士董大鵬及澳門大學洪果教授為論文共同第一作者，張學同研究員與英國UCL的宋文輝教授為論文共同通訊作者，合作者還包括中國科技大學的閆立峰教授。論文工作獲得了國家重點研發(fā)計劃、國家自然科學基金委、英國皇家學會-牛頓高級學者基金等資助。

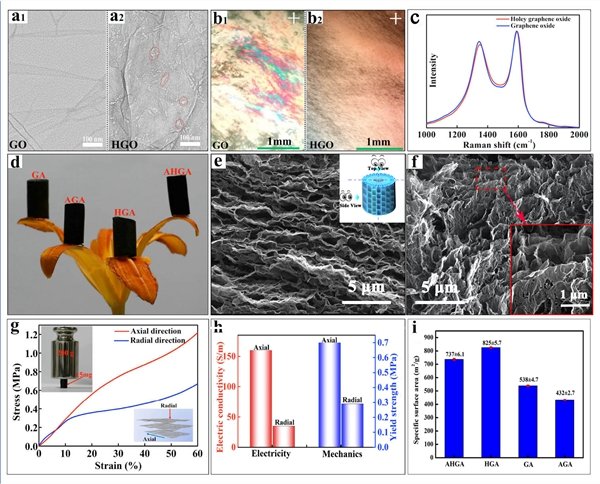

圖 1 各向異性“孔洞石墨烯”氣凝膠基本表征：氧化石墨烯片層的透射電鏡照片（a1）及氧化石墨烯液晶的偏光顯微鏡照片（b1），孔洞氧化石墨烯片層的透射電鏡照片（a2）及氧化石墨烯液晶的偏光顯微鏡照片（b2），氧化石墨烯及孔洞氧化石墨烯片層的拉曼光譜（c），各向異性“孔洞石墨烯”氣凝膠的光學照片（d）、掃描電鏡照片（e，f）、力學（g）、電學（h）及比表面積數(shù)據(jù)（i）。
（中國粉體網(wǎng)編輯整理/平安）
注：圖片非商業(yè)用途，存在侵權告知刪除！
