中國粉體網(wǎng)訊 碳酸鈣類從礦物成分上，名稱有方解石、大方解、小方解、粗晶、原包石、冰洲石、大理石、大理巖、漢白玉、石灰石、石灰?guī)r、灰?guī)r、石鐘乳、石筍、石柱、石幔、石灰華、白堊、文石、霰石、硨磲等；從沉降體積上有重質碳酸鈣(Ground Calcium Carbonate簡稱GCC)、重鈣、輕質碳酸鈣( Precipitated Calcium Carbonate，簡稱PCC)、沉淀碳酸鈣；從有無改性上有普通碳酸鈣和活性、活化或改性碳酸鈣，從細度上通常有幾目到100幾十目白砂或雪花白砂，有150目、200目、325目、400目、600目、800目、1000目、1250目、1500目、2000目、3000目、5000目等碳酸鈣粉，有超細、超微細、納米碳酸鈣等，市場俗稱有單飛粉、雙飛粉、三飛粉、四飛粉等，因此，不同的分類名稱不同，十分凌亂，非常有必要厘清這些名稱的來源，統(tǒng)一命名，方便統(tǒng)一名稱并應用，解決多個名稱帶來的混亂不便。
一、碳酸鈣結構分類及名稱
碳酸鈣結構有方解石和文石（霰石）兩種結構，方解石礦物結構類似于NaCl晶體結構，[CO3]2-離子成立方最密堆積，Ca2+離子填充[CO3]2-離子之間八面體空隙，每個Ca2+離子周圍都被六個[CO3]2-離子包圍，配位數(shù)為6。文石與方解石晶體結構不同，結構中Ca2+離子和[CO3]2-離子按六方最緊密堆積的重復規(guī)律排列，每個Ca2+離子周圍雖然圍繞著6個[CO3]2-離子，但與其接觸的O2-離子不是6個，而是9個，Ca2+離子的配位數(shù)為9，每個O與3個Ca、1個C聯(lián)結。
二、碳酸鈣成因分類及名稱
1.沉積和生物型
湖泊或海水中的CaCO3達到過飽和時，可沉積形成大量的方解石或文石，如果方解石或文石沒有結晶，呈隱晶質，則為石灰?guī)r，如果結晶，則為方解石或文石（硨磲）；在某些礦泉里，方解石和文石沉積構成石灰華；另外，多胚孔的生物體死掉以后，它們極其微小的身軀沉到海底，積聚成了厚厚的一層貝殼，這層東西逐漸粘結在一起并且壓縮成一種松軟的石灰?guī)r，為白堊土。
2.熱液型
中低溫熱液礦床中，方解石結晶形成良好晶形，呈脈狀或見于空洞中，形成各種金屬礦床的脈石礦物，有時在熱液和應力作用下，充填在噴出巖的氣孔或裂隙中，透明度非常好，形成冰洲石。
3.熱液變質型
石灰?guī)r經(jīng)熱液變質再結晶可形成粗粒大理巖，純白的大理巖又稱漢白玉。
4.風化沉積型
石灰?guī)r、大理巖在風化過程中被地下水溶解，形成重碳酸鈣Ca(HCO3)2進入溶液，當壓力減小或蒸發(fā)時，大量的CO2溢出，碳酸鈣再次沉淀下來，形成石鐘乳、石筍、石柱、石幔等。
三、碳酸鈣沉降體積分類及名稱
碳酸鈣從沉降體積上有重質碳酸鈣、輕質碳酸鈣和沉淀碳酸鈣，重質碳酸鈣就是方解石經(jīng)機械物理破碎而成的各種粒度和細度的產物，其比重與方解石相同或十分接近；輕質碳酸鈣和沉淀碳酸鈣是用化學加工方法制得，將石灰石、方解石等原料段燒生成生石灰（主要成分為CaO）和CO2，收集起來CO2，然后CaO加水生成石灰乳（主要成分為Ca(HO)2），然后再對石灰乳通入CO2生成碳酸鈣沉淀，最后經(jīng)脫水、干燥和粉碎而制得，或者先用碳酸鈉和氯化鈣進行復分解反應生成碳酸鈣沉淀，然后經(jīng)脫水、干燥和粉碎而制得。由于輕質碳酸鈣或沉淀碳酸鈣的沉降體積(2.4-2.8mL/g)比用機械物理方法生產的重質碳酸鈣沉降體積(1.1-1.9mL/g)大，因此被稱為輕質碳酸鈣。
四、碳酸鈣改性分類及名稱
表面處理是在基體材料表面上人工形成一層與基體的機械、物理和化學性能不同的表層的工藝方法，表面處理的目的是滿足產品的相容性、耐蝕性、耐磨性、裝飾或其他特種功能要求。碳酸鈣從有無表面處理上，分普通碳酸鈣和改性、活性或活化碳酸鈣，普通碳酸鈣就是沒有進行表面處理、保持原始物理機械加工或化學加工方法而成的碳酸鈣；改性、活性或活化碳酸鈣是指將重質碳酸鈣或輕質碳酸鈣使用硬脂酸、硅烷偶聯(lián)劑等偶聯(lián)劑進行表面活化處理制得，不但疏水化而且活性，與樹脂相容性更好。
五、碳酸鈣細度分類及名稱
從細度上，碳酸鈣通常有幾目到一百幾十目白砂或雪花白砂，有150目、200目、325目、400目、600目、800目、1000目、1250目、1500目、2000目、3000目、5000目等碳酸鈣粉，有超細、超微細、納米碳酸鈣等。目數(shù)目前有美國、德國和日本標準，中國沒有國家標準，每個企業(yè)使用的標準不同，而且由于篩網(wǎng)公司每個批次做的篩網(wǎng)網(wǎng)絲粗細不一，同樣目數(shù)的篩網(wǎng)實際目數(shù)也不一樣，因此，細度用目數(shù)來衡量非常混亂，只能是細度能使用是最終的檢驗衡量標準。為統(tǒng)一和便利，從幾目—325目，建議使用美國篩網(wǎng)目數(shù)和微米數(shù)標準，并且使用同一個篩網(wǎng)廠家同一批次生產的網(wǎng)篩，實在統(tǒng)一不到同一個篩網(wǎng)廠家同一批次生產的網(wǎng)篩，就用同一廠家網(wǎng)篩，但要用同一個樣品進行校正調整；從400目—5000目，建議使用美國篩網(wǎng)目數(shù)和微米數(shù)標準，并且使用同一廠家出產的激光粒度分析儀進行分析測試，同一測試儀器和標準，才能最終統(tǒng)一檢驗和使用結果。超細碳酸鈣、納米級碳酸鈣根據(jù) GB/T19590—2004規(guī)定, 用電鏡平均粒徑測定。

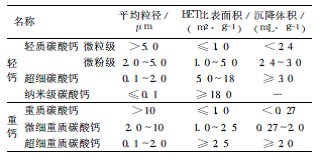

中國無機鹽工業(yè)協(xié)會專家委員會專家胡慶福等2008年在綜合目前國內外有關標準及國內生產企業(yè)的一些習慣稱呼，提出碳酸鈣分類及命名的標準，值得參照。輕質碳酸鈣分為輕質碳酸鈣(>2.0μm)、超細碳酸鈣(0.1～2.0μm)、納米級碳酸鈣(≤0.1μm)等3個級別, 每個級別中分為活性與普通產品、各種專用產品等；重質碳酸鈣分為重質碳酸鈣(>10μm)、微細重質碳酸鈣(2.0～10μm)、超細重質碳酸鈣(0.1～2.0μm)等3個級別, 每個級別中分為活性與普通產品、各種專用產品等，各類各種碳酸鈣產品物理及化學指標分別符合國家、行業(yè)或企業(yè)標準要求。
六、碳酸鈣市場分類及名稱
按照市場俗稱，碳酸鈣由于粉碎的細度不同又分為單飛粉、雙飛粉、三飛粉和四飛粉，其中單飛粉 95％通過200目，雙飛粉99％通過325目，三飛粉99.9％通過325目，四飛粉99.95％通過400目。這是以往的分類和俗稱，現(xiàn)在碳酸鈣粉體細度用微米數(shù)、通過率和目數(shù)精確科學表達的情況下，建議廢棄單飛粉、雙飛粉、三飛粉和四飛粉的命名方式。
七、碳酸鈣建議分類及名稱
綜合碳酸鈣的結構、礦物成分、化學成分、應用領域等分類及名稱情況，礦材網(wǎng)建議碳酸鈣分類和名稱如下：
1.行業(yè)分類及名稱
對地質專業(yè)人員，仍然保留方解石、冰洲石、文石、硨磲、石灰石、石灰華、石鐘乳、石筍、石柱、石幔、大理巖、白堊等專業(yè)名稱；非地質類人員，礦山和粉體行業(yè)應統(tǒng)稱原礦為碳酸鈣，水泥和建筑行業(yè)統(tǒng)稱原礦為石灰石，建材石材行業(yè)統(tǒng)稱原礦為大理石或大理巖，部分純白色大理石為漢白玉，旅游行業(yè)統(tǒng)稱石灰?guī)r溶地貌為石鐘乳、石筍、石柱、石幔等。
2.加工方式分類及名稱
機械物理加工的碳酸鈣為重質碳酸鈣，化學加工的為輕質碳酸鈣（含沉淀碳酸鈣），重質碳酸鈣和輕質碳酸鈣（含沉淀碳酸鈣）可分別簡稱為重鈣和輕鈣。
3.表面處理分類及名稱
未作表面處理的為普通碳酸鈣，經(jīng)過表面處理的稱之為活性、改性、活化碳酸鈣，活性、改性、活化應統(tǒng)稱為改性比較好。
4.細度分類及名稱
砂統(tǒng)稱為多少目碳酸鈣砂，因為砂是介于某兩個目數(shù)之間的砂，一定要有篩分粒級級配數(shù)據(jù)，才能知道這個砂到底粒度如何，才能更好使用，達到使用的最佳強度，因此砂必須要有多少目和粒級級配數(shù)據(jù)才完整；
粉統(tǒng)稱為多少通過率、多少微米、多少目的碳酸鈣，如97%通過率、19微米800目碳酸鈣，這才是準確的名稱，現(xiàn)在市場上含糊的目數(shù)+碳酸鈣命名是既不準確也不嚴肅的，如800目碳酸鈣，到底是多少微米，是多少通過率？如90%通過率、19微米800目碳酸鈣相當于700目左右，而100%通過率、19微米800目碳酸鈣相當于900目，因此必須通過率、微米和目同時出現(xiàn)，才能準確判定粉體的真正細度，建議廢除單飛粉、雙飛粉、三飛粉和四飛粉名稱。
對于超細和納米碳酸鈣，輕質碳酸鈣分為輕質碳酸鈣(>2.0μm)、超細碳酸鈣(0.1～2.0μm)、納米級碳酸鈣(≤0.1μm)等3個級別, 每個級別中分為活性與普通產品、各種專用產品等；重質碳酸鈣分為重質碳酸鈣(>10 μm)、微細重質碳酸鈣(2.0～10μm)、超細重質碳酸鈣(0.1 ～2.0μm)等3個級別。
