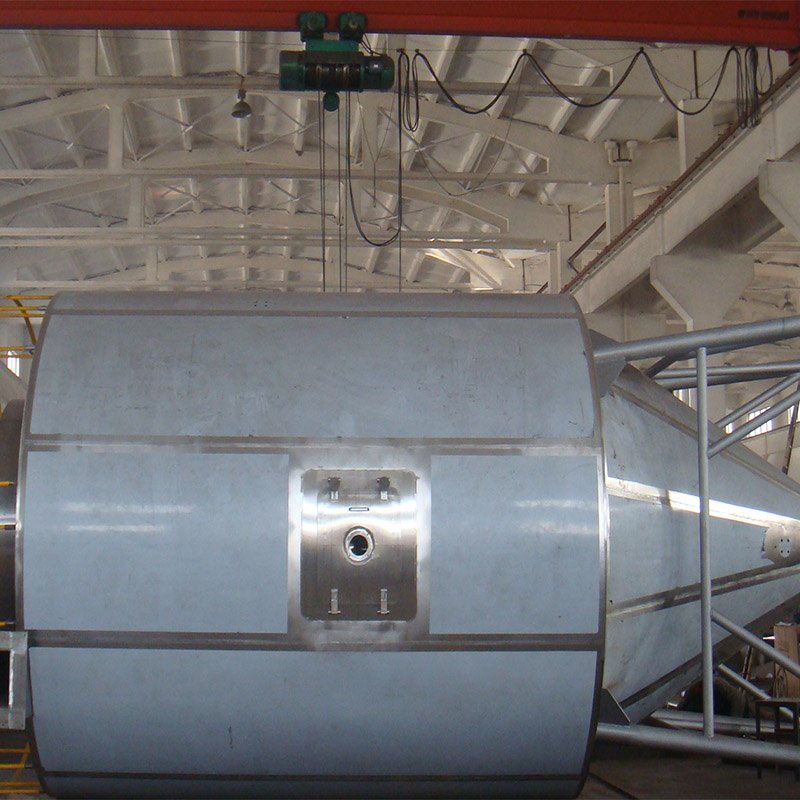

玉米肽噴塔式干燥機128Kg/h

一、機器主要參數：

1、塔體內徑：            Φ4600 mm

2、塔體外徑：            Φ4800 mm

3、干空氣量：            ≈7700kg/h

4、進風溫度：            ≈160-200℃

5、出風溫度：            ≈85℃

6、水份蒸發量：          ≈128Kg/h

7、干燥用熱量：          ≈346500kcal/h

8、冷風送風機：          4-72-4.5A-7.5KW（變頻)

（風量：5712-10562m3/h  風壓：2554-10562Pa）

9、間接式燃氣熱風爐：  RLQ-60萬高卡/h

10、一級旋風除塵器：    XXF-Φ1000

11、收料旋風除塵器：    XXF-Φ350

12、水膜除塵器：        SMC-Φ1400(循環水泵3kw）

13、 螺桿泵型號：        GF15-2N-6-1.1KW (變頻）0.05-0.6m3/h ，0.8Mpa

14、引風機型號：        9-26-5.6A 功率：30KW （變頻）

（風量：7766-9500m3/h   風壓：7218-6527Pa)

15、 霧化器型號：       XH-150型 功率4KW  轉速：15000rpm（變頻）

16、主機及頂蓋夾套風冷風機：4-72-4A-5.5KW   2臺

（風量：4012-7419m3/h    風壓：2014-1320Pa）

17、吹掃裝置羅茨風機：  LBSR125B-11kw

（流量：11.3m3/min      升壓：29.kpa)

18、收料風機： 9-19-4A-2.2KW

（風量：824-1264m3/h   風壓：3584-3597Pa）

19、轉輪除濕機：    奧波牌ZHS-450P-1200S組合式  2臺（需方自備）

20、除濕風送風機    CJ-J-0.75kw  1臺

二、ZLPG-150玉米肽噴塔式干燥機主要配置：

1、供熱系統：

1.1名稱：         間接式燃氣熱風爐；

1.2規格型號：     RLQ-60萬高卡/h；

1.3熱效率：       ≈65-70%

1.4輸出溫度：     ≈160-180℃

1.5輸出熱量：     ≈40×104kcal/h

1.6耗氣量：       ≈70.6m3/h(按天然氣熱值：8500kcal/h)

1.6燃燒器：       RS-64-MZ（品牌：利雅路,比例調節）（需方自備）

1.7冷風送風機：   4-72-4.5A-7.5KW   1臺（變頻）不銹鋼

1.8進風方變圓、方變方   1只  不銹鋼

1.9初、中、大效空氣過濾器 3組

2、ZLPG-150玉米肽噴塔式干燥機供料系統：

2. 1名稱： 螺桿泵  1臺

2. 2型號:  GF15-2N-6/1.1KW  1臺（流量：0.05-0.6m3/h,P=0.8Mpa）

2. 3功率： 1.1kw (變頻調速)

2. 3材質：不銹鋼，衛生級膠套

2. 4附件： 輸料管路  1件  不銹鋼

3、霧化系統：

3. 1型號：XH-150離心式霧化器 (機械傳動） 2臺（一用一備）（需方自備）

3. 2功率：5.5kw  變頻調速  轉速：15000rpm

3. 3霧化盤直徑：φ150mm 不銹鋼

3. 4附：進料管、料液分配器、霧化盤均為不銹鋼

4、干燥主機：

4. 1型號：ZLPG-150玉米肽噴塔式干燥機

4. 2操作方式：并流（熱風方向與霧化方向相同）

4. 3塔內負壓：50Pa-100pa

4. 4熱風管：φ500mm     內壁δ3.0mm   不銹鋼

    保溫:δ50mm硅酸鋁   外封δ1.2mm   不銹鋼

4. 5進風蝸殼：   1件   δ2mm  不銹鋼

4. 6熱風分配器： 1件   δ2mm   不銹鋼

4. 7主機有效內徑：φ4600mm  直段大：5500mm   錐體大：3842mm   主機大：≈14m

主機外徑：φ4800mm  內壁厚：δ3.0mm  鏡面不銹鋼

外封：δ1.2mm不銹鋼滿焊 骨架：∠5#   A3油漆
